ЗАВДАННЯ. 1. Запустити програму Microsoft Visio

1. Запустити програму Microsoft Visio.

2. Створити блок-схему:

a) Вибрати в програмі інструментарій створення блок-схеми.

b) З панелі елементів перетягнути на робоче поле перший елемент «Оконечная фигура»

c) Змінити розміри фігури, користуючись маркерами.

d) Виконати подвійний клік мишею на фігурі і ввести текст «Початок». Вийти з режиму редагування, кліком миші по робочій області екрану.

e) На панелі елементів виділити елемент «Данные». Навести мишу на нижній край елементу «Початок», з’явиться синій трикутник маркер додавання нової фігури. Натисніть на ньому. Нова фігура «Данные» з’явиться під першим елементом. Введіть текст в другий елемент.

f) Аналогічно введіть наступні елементи блок-схеми і текст до них.

g) Виділіть мишею усі елементи блок-схеми.

h) Змініть формат шрифту для тексту (розмір, шрифт).

i) Для того, щоб побудувати бокові гілки розгалуження «так», «ні», на панелі інструментів виберіть інструмент «Соеденительная линия». Наведіть курсор миші на початковий вузол з’єднання, він має стати червоного кольору. Затиснувши ліву кнопку, проведіть курсором миші до кінцевого вузла з’єднання.

j) Для того, щоб зробити написи на бокових стрілках потрібно вибрати інструмент «Текст» на панелі інструментів. Курсором миші клікнути біля лінії і ввести текст. Після закінчення введення тексту на ньому з’явиться жовтий маркер. Він відмічає позицію тексту. Його можна перетягнути в потрібному напрямку.

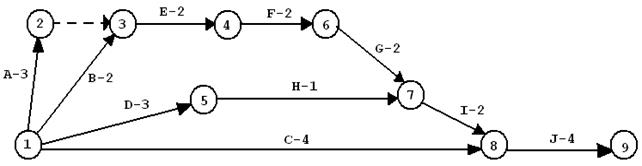

3. Створити схему мережі:

4. Створіть свій розклад на тиждень.

5. Створити план аудиторії в якій знаходитесь.

6. Зберегти її у форматі pdf та векторному форматі wmf.

7. Скласти схему (діаграму Ганта або Шкалу часу) процесу видання книги: початок процесу – 1вересня поточного року.

Контрольні питання

1. Яке призначення програми Visio?

2. Які параметри можна змінювати у фігур? Як це робиться?

3. Чи може користувач малювати свої фігури в Visio?

4. Як може допомогти Visio в управлінні бізнес-процесами?

5. Як підключити додаткові фігури для схем?

6. В яких форматах може зберігати схеми Visio?
