Выбор микроконтроллераМикроконтроллер - это самостоятельная компьютерная система, которая содержит микропроцессорное ядро, встроенные дополнительные схемы и устройства ввода-вывода данных, размещённых в общем корпусе, предназначенные для управления различными электронными устройствами и осуществления взаимодействия между ними. Микроконтроллер должен обладать достаточной производительностью и быстродействием, иметь достаточно вводов-выводов, иметь возможность коммутации ШИМ, а так же иметь интерфейс связи с задающим устройством управления. В настоящие время рынок насыщен различными контроллерами разных производителей и серий, имеющих различные параметры и всевозможные периферийные модули в различных количествах. Моё предпочтение пало на 32-ух битные контроллеры компании STMicroelectronics серии STM32F на базе ядра ARM CortexM3. Их периферия и характеристики гораздо выше тех, которые необходимы для выполнения поставленной задачи, но цены на них равны, или за частую ниже, популярных ATMega, при всём богатстве характеристик. Остановимся на выборе бюджетного контроллера STM32F100RBT6B рисунок 9. Ниже в таблице 6 приведены некоторые его характеристики: Таблица 6

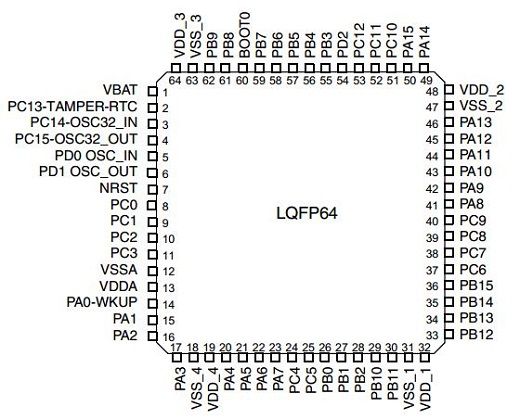

Рисунок 9. STM32F100RBT6B

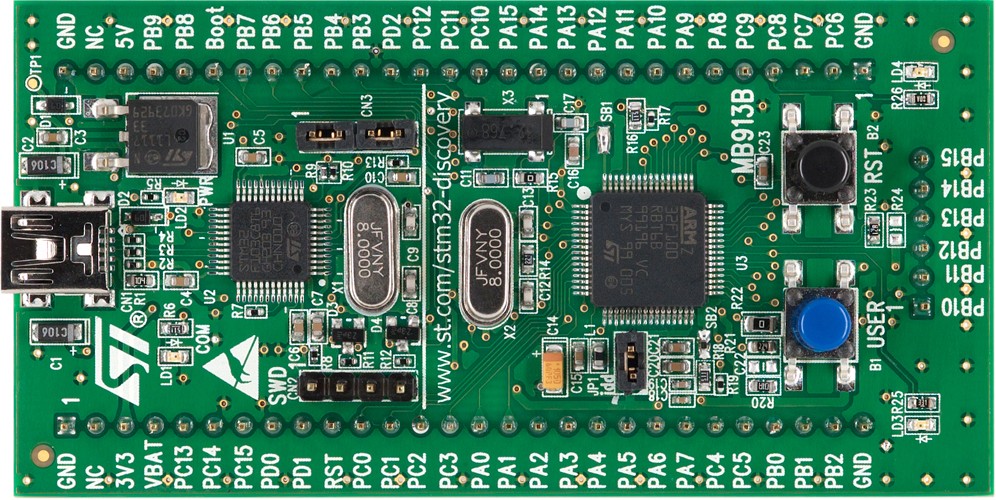

На практике эффективней применять уже готовую отладочную плату stm32vldiscovery (рисунок 10) на базе данного контроллера, она уже имеет готовую обвязку питания 5В и выведенные контакты контроллера на штырьковые колодки. Так же в плату интегрирован программатор ST-Link.
Рисунок 10. STM32VLDiscovery
|
