Бесстартерная схема включения люминесцентных ламп

Схема простейшего бесстартерного люминесцентного светильника приведена на рис. 2, а. Электроды лампы подогреваются от вторичных обмоток накального трансформатора Тр. После зажигания лампы за счет падения напряжения в балластном реакторе Р снижается напряжение на первичной обмотке накального трансформатора и уменьшается ток подогрева электродов лампы. К недостаткам такой схемы относится сравнительно низкое напряжение холостого хода — лампа может не загореться. Это объясняется следующим образом. Дело в том, что при включении светильника в электрическую сеть последний оказывается под суммарным напряжением (напряжение сети складывается с напряжением вторичных обмоток накального трансформатора).

ДРЛ

Для освещения улиц, цехов промышленных предприятий и других объектов, не требующих высокого качества цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ (дуговая ртутная люминофорная).

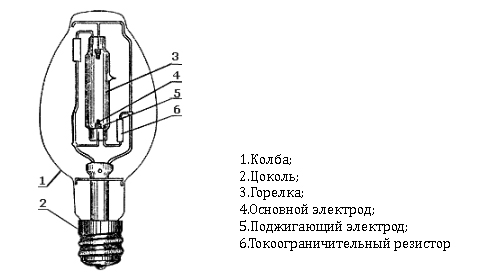

Рисунок 1. Схема устройства лампы ДРЛ.

Устройство: Лампа ДРЛ (рис. 1) состоит из стеклянного баллона 1, снабженного резьбовым цоколем 2. В центре баллона укреплена ртутно-кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырех электродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6.
