Генератор постоянного тока параллельного возбуждения

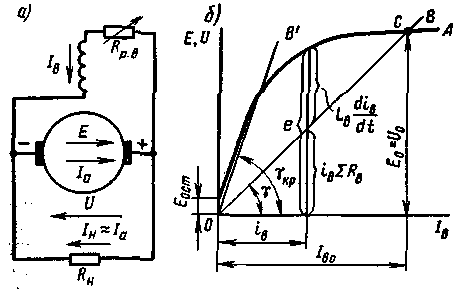

В этом генераторе (рис. 8.47, а) обмотка возбуждения подсоединена через регулировочный реостат параллельно нагрузке. Следовательно, в данном случае используется принцип самовозбуждения, при котором обмотка возбуждения получает питание непосредственно от обмотки якоря генератора. Самовозбуждение генератора возможно только при выполнении определенных условий. Чтобы установить их, рассмотрим процесс изменения тока в контуре «обмотка возбуждения — обмотка якоря» в режиме холостого хода. Для рассматриваемого контура получим уравнение

e = iв ΣRв + Lв diв /dt,

где е и iв — мгновенные значения ЭДС в обмотке якоря и тока возбуждения; ΣRв = Rв + Rр.в — суммарное сопротивление цепи возбуждения генератора (сопротивлением ΣRа можно пренебречь, так как оно значительно меньше ΣRв); Lв — суммарная индуктивность обмоток возбуждения и якоря. Все члены, входящие в (8.59), можно изобразить графически (рис. 8.47,б). ЭДС е при некотором значении iв тока возбуждения можно определить по характеристике ОА холостого хода генератора, а падение напряжения iв ΣRв — по вольтамперной характеристике ОВ его цепи возбуждения. Характеристика ОВ представляет собой прямую, проходящую через начало координат под углом у к оси абсцисс; при этом tg γ = ΣRв. Из (8.59) имеем

(8.60)diв /dt = (e - iв ΣRв)/Lв.

Следовательно, если разность (e - iвΣRв) > 0, то производная diв /dt > 0, и происходит процесс увеличения тока возбуждения iв.

Установившийся режим в цепи обмотки возбуждения наблюдается при diв /dt = 0, т. е. в точке пересечения С характеристики холостого хода ОА с прямой ОВ. При этом машина работает с некоторым установившимся током возбуждения Iв0 и ЭДС Е0 = U0.

Из уравнения (8.60) следует, что для самовозбуждения генератора необходимо выполнение определенных условий:

1) процесс самовозбуждения может начаться только в том случае, если в начальный момент (iв = 0) в обмотке якоря индуцируется некоторая начальная ЭДС. Такая ЭДС может быть создана потоком остаточного магнетизма, поэтому для начала процесса самовозбуждения необходимо, чтобы в генераторе имелся поток остаточного магнетизма, который при вращении якоря индуцирует в его обмотке ЭДС Еост. Обычно поток остаточного магнетизма имеется в машине из-за наличия гистерезиса в ее магнитной системе. Если такой поток отсутствует, то его создают, пропуская через обмотку возбуждения ток от постороннего источника;

2) при прохождении тока iв по обмотке возбуждения ее МДС Fв должна быть направлена согласно МДС остаточного магнетизма Focт. В этом случае под действием разности е - iв ΣRв происходит процесс нарастания тока iв, магнитного потока возбуждения Фв и ЭДС е. Если указанные МДС направлены встречно, то МДС обмотки возбуждения создает поток, направленный против потока остаточного магнетизма, машина размагничивается и процесс самовозбуждения не сможет начаться;

3) положительная разность е - iв ΣRв, необходимая для возрастания тока возбуждения iв от нуля до установившегося значения Iв0, может возникать только в том случае, если в указанном диапазоне изменения тока iв прямая ОB располагается ниже характеристики холостого хода ОА. При увеличении сопротивления цепи возбуждения ΣRв возрастает угол наклона γ прямой ОB к оси тока Iв и при некотором критическом значении угла γкр (соответствующем критическому значению сопротивления ΣRв.кр) прямая ОВ' практически совпадает с прямолинейной частью характеристики холостого хода. В этом случае е ≈ iв ΣRв и процесс самовозбуждения становится невозможным. Следовательно, для самовозбуждения генератора необходимо, чтобы сопротивление цепи возбуждения было меньше критического значения.
