Прилади для роботи з термопарами

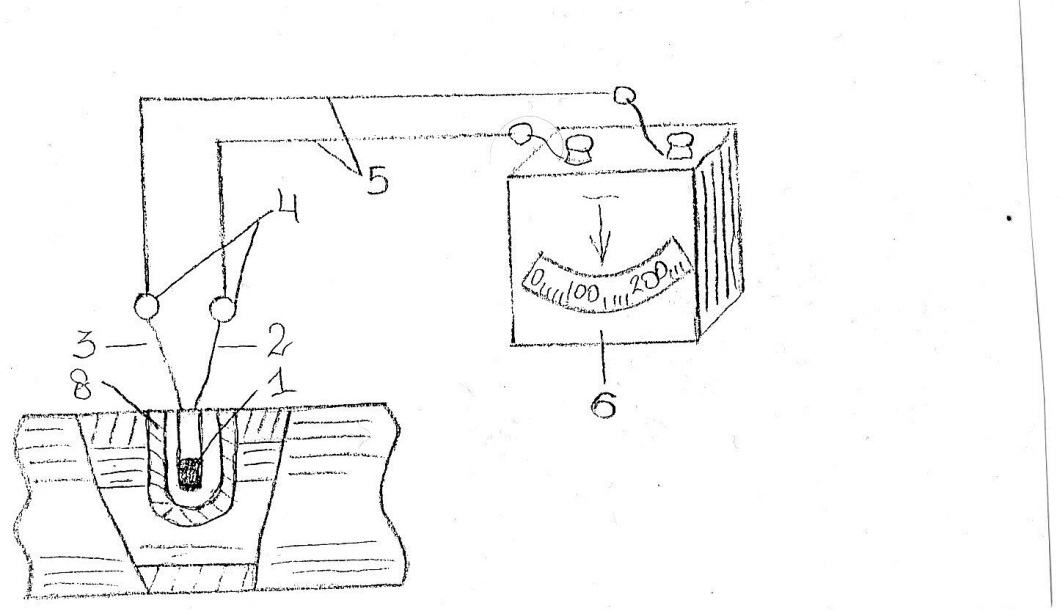

Термопара представляє собою з’єднання двох провідників, виготовлених з різних металів. Ці провідники називають термоелектронами. Існують також термопари з напівпровідниковими матеріалами. При нагріванні місця з’єднання в ньому виникає термо ЕДС, величина якої однозначно залежить від температури нагріву.

Прилади для вимірювання тиску

Тиск з’являється в результаті дії сил на поверхню тіла. Існують два поняття: абсолютний тиск і збитковий тиск.

Абсолютний, збитковий тиск та атмосферний тиск пов’язані залежністю:

(2)

Збитковий тиск може бути негативним і позитивним. Розряджений тиск відповідає негативному значенню збитковому тиску. Якщо розряджений завжди показує на скільки абсолютний тиск всередині тиск дорівнює нулю. Числове значення розрідження завжди показує на скільки абсолютний тиск всередині якогось об’єму менше атмосферного. Прилади, які служать для вимірювання позитивного тиску називають манометрами, а прилади які вимірюють розрядження – вакуумметрами. Універсальні прилади називають моно вакуометрами. Для вимірювання тиску: розрядження використовують одиниці вимірювання. Фізична атмосфера – 760 мм.рт.ст. в трубці діаметром 1мм перевернутої в чашку з ртуттю відкритим кінцем. 760 мм.рт.ст. – 10,3 мм.вод.ст. Для технічних вимірів прийнята технічна атмосфера, яка дорівнює тиску, яка виробляє сила в 1 кг на площині 1м². Рідинні манометричні прилади прості по експлуатації та дають точці показники. Вони використовуються для вимірювання тиску розрядження в невеликих границях. Пружинні манометри прості по конструкції, надійні, пригодні для вимірювання тиску в широких границях.

Якщо манометри для вимірювання тиску горючих або ядовитих газів, то це відмічається відповідними записами та кольором, водневі – в зелений.

Контрольний манометр використовують для робіт мономерів на місці встановлення в експлуатаційних умовах. Поршневі манометри використовуються в лабораторній практиці.

Основні елементи контрольно – вимірювальних приладів

Основною частиною приладів, безпосередньої оцінки є вимірюваний механізм, призначений для перетворення енергії вимірювальної величини, у механічну енергію переміщення рухомої частини приладу.

На малюнку зображений механізм пружинного манометру з чуттєвим елементом у вигляді пружини.

Відкритий кінець трубчатої пружини закріплений на нерухомій основі, а закритий її кінець може вільно переміщатися. При підвищені тиску всередині пружини вона розгинається і через тягу та зубчасту передачу повертає стрілку покажчика манометра.

Кут обертання стрілки пропорційний деформації пружини та вимірювальному тиску.

При знятті тиску пружина приймає форму під дією внутрішніх сил.

Рис 1. Вимірювальний механізм пружинного манометра

Прилад для вимірювання температури термометром розширення

Прилади для вимірювання температури, які засновані на властивостях тіл збільшувати свій об’єм при нагріванні, називають термометрами розширення.

До таких приладів відноситься біметалеві, стержневі та рідкісні скляні термометри.

Біметалевий елемент термометр має чуттєвий елемент у вигляді або спіральної пружини, складеною з двох частин. Пластини виготовляють з металів з різноманітними температурними коефіцієнтами розширення. При нагріванні обидві пластини подовжується, але неоднаково і пружина згинається в сторону металу з меншим температурним коефіцієнтом. По величині згину можливо судити о температурі нагріву.

Рис 2. Механічні термометри розширення
