Уровни автоматизации всех подсистем ГАУ. Принимаем общий уровень автоматизации 0,741

Принимаем общий уровень автоматизации 0,741

Исходя из уровня автоматизации, равной 0,678 и заданного количества обрабатываемых изделий принимаем– 2 единицы ИРТ180ПМФ4, и 4 единицы 1В340ПМФ.

4. Автоматизированная система инструментального обеспечения (АСИО)

АСИО состоит из ячеек складской системы, в которой предусмотрено хранение инструментальных наладок и инструментов, находящихся в инструментальных магазинах технологического оборудования. Для обработки 144 деталей в смену необходимо рассчитать количество инструмента, которое включает основной работающий инструмент и инструменты дублеры (страховой запас). Если стойкость одного инструмента = 60 мин., то для обработки 144 деталей в смену потребуется 48 инструментов.

Определяем общее количество инструментов:

где - число инструментов предусмотренных для обработки деталей в смену;

- количество дублеров которое принимается

= 2 х = 48 х 2 = 96.

Емкость инструментоносителя равна 9 инструментам. Исходя из этого, принимаем три перемещения инструментального комплекта в смену.

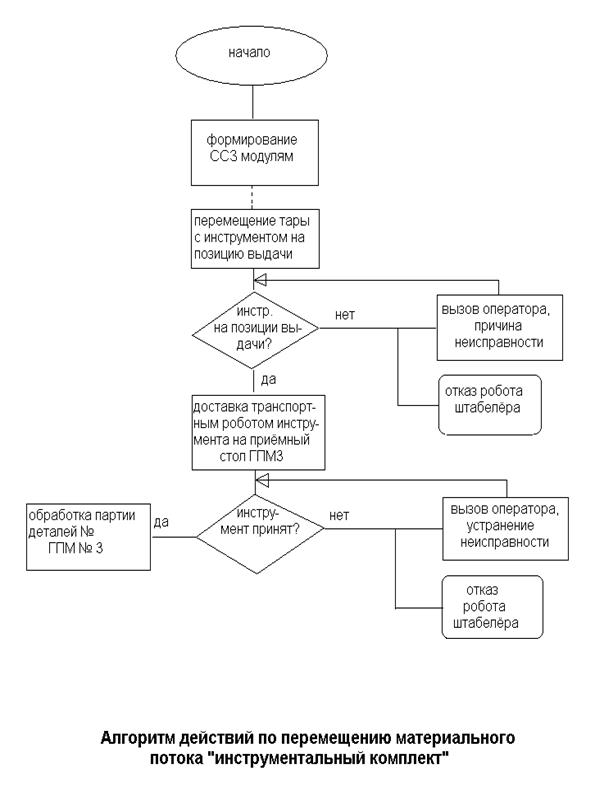

5. Разработка алгоритма действий по перемещению материального потока подсистем ГАУ «инструментальный комплект»
