Корректировка схемы

Ø

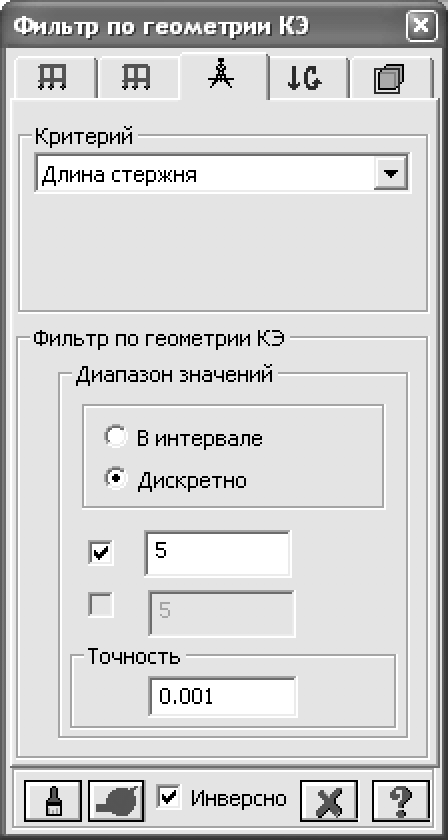

Рисунок 5 - Диалоговое окно ПолиФильтр

Ø В этом окне активизируйте закладку Фильтр по геометрии КЭ (рис.5) и задайте параметы:

§ в раскрывающемся списке Критерий выберите Длина стержня;

§ активизируйте радио-кнопку Дискретно, в поле ввода задайте значение 5.

Ø Щелкните по кнопке – Применить.

Ø Вызовите диалоговое окно Добавить элемент с помощью меню Схема  Корректировка  Добавить элемент (кнопка на панели инструментов).

Ø Активизируйте пятую закладку Разделить на N равных частей (рис.6) и задайте:

§ N = 10.

Ø Щелкните по кнопке – Применить.

Ø С помощью диалогового окна ПолиФильтр, закладки Фильтр по геометрии КЭ (рис.5), выделите второй пролет рамы.

Рисунок 6 - Диалоговое окно Добавить элемент

Ø Для выделенных стержневых элементов второго пролета рамы задайте параметры:

§ в раскрывающемся списке Критерий выберите Длина стержня;

§ активизируйте радио-кнопку Дискретно, в поле ввода задайте значение 4.

Ø Щелкните по кнопке – Применить.

Ø С помощью диалогового окна Добавить элемент (рис.6) разделите выделенные стержни на 8 частей.

Ø В поле ввода задайте:

§

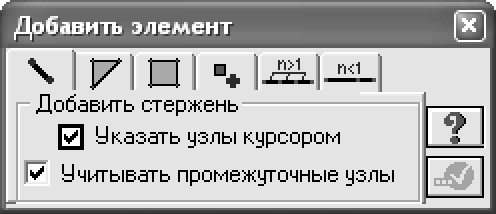

Рисунок 7 - Диалоговое окно Добавить элемент

Ø Щелкните по кнопке – Применить.

Разделение стержневых элементов производится с тем же шагом КЭ, как и в плите для совместной работы плиты с балкой.

Ø Активизируйте первую закладку Добавить стержень в диалоговом окне Добавить элемент (рис.7).

Ø Установите флажки в полях Указать узлы курсором и Учитывать промежуточные узлы.

Ø Добавьте стержни между узлами № 6 и 24, № 4 и 22, указав последовательно курсором на эти пары узлов (при этом между ними протягивается резиновая нить).

Ø

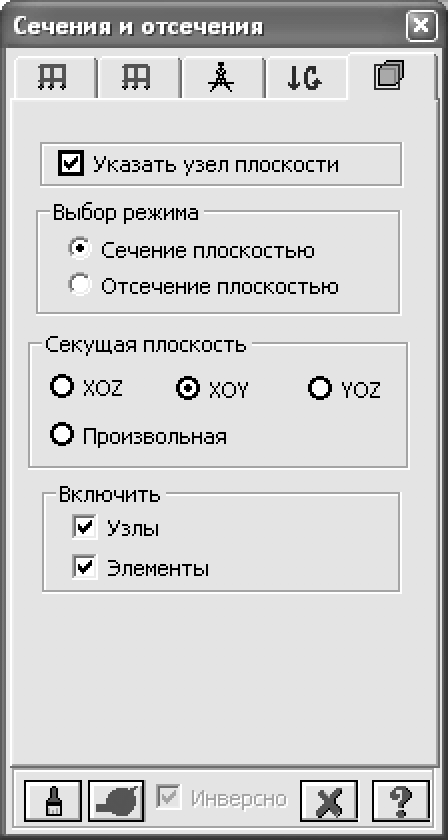

Рисунок 8 - Диалоговое окно ПолиФильтр

Ø В диалоговом окне Упаковка все параметры остаются заданными по умолчанию

Ø Щелкните по кнопке Упаковать.

Диалоговое окно Упаковка схемы предназначено для управления параметрами упаковки схемы после выполнения операций Сборка, Копирование и других операций с геометрией.

Ø Активизируйте закладку Сечения и отсечения в диалоговом окне ПолиФильтр (рис.8).

Ø Установите флажок в поле Указать узел плоскости.

Ø В качестве секущей плоскости выберите плоскость XOY, активизировав для этого соответствующую радио-кнопку.

Ø Укажите курсором любой узел перекрытия первого этажа.

Ø Щелкните по кнопке – Применить.

Ø

Рисунок 9 - Диалоговое окно Копирование объектов

Ø Откройте вторую закладку Копирование по одному узлу.

Ø Курсором укажите узел примыкания среднего стержня рамы к колонне (узел № 4).

Ø После этого укажите курсором тот узел, куда требуется скопировать фрагмент (узел привязки – крайний левый верхний узел рамы).
