Поворотные трансформаторы

Так называют электрические машины переменного тока, предназначенные для преобразования угла поворота q в напряжение, пропорциональное некоторым функциям угла поворота ротора sinq или cosq, а также самому углу q. Их применяют в вычислительной технике для выполнения различных математических операций. С помощью поворотных трансформаторов решают геометрические задачи, связанные с построением треугольников, преобразованием координат, разложением и построением векторов. В системах автоматического регулирования поворотные трансформаторы используют в качестве измерителей расстояния, фиксирующих отклонение системы от некоторого определенного положения.

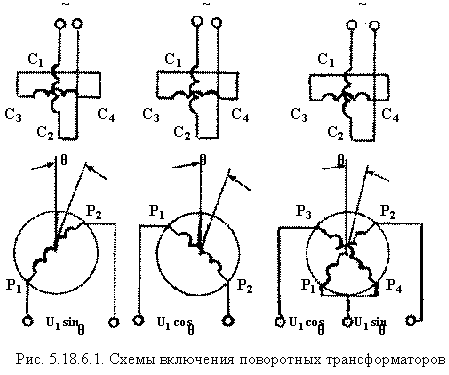

Конструктивно поворотный трансформатор представляет собой асинхронную машину малой мощности. На статоре ее перпендикулярно размещены две обмотки: C₁-C₂ и С₃-С₄. Первая получила название главной, а вторая - квадратурной. Обмотки статора выполняются одинаковыми, т.е. с одинаковым числом витков. На роторе может быть одна обмотка, но чаще их бывает две. На рис. 5.18.6.1. приведены схемы включения синусного, косинусного и синусно-косинусного поворотных трансформаторов.

Если в рассмотренных выше асинхронных машинах ротор имел частоту вращения, отличную от частоты вращения магнитного поля статора, то в синхронных эти частоты равны между собой.
Синхронные машины могут работать как генераторами, так и двигателями.
В зависимости от типа привода синхронные генераторы получили и свои названия.
Турбогенератор, например, - это генератор, приводимый в движение паровой турбиной, гидрогенератор вращает водяное колесо, а дизель - генератор механически связан с двигателем внутреннего сгорания.
Синхронные двигатели широко применяют для привода мощных компрессоров, насосов, вентиляторов.
Синхронные микродвигатели используют для привода лентопротяжных механизмов регистрирующих приборов, магнитофонов и т.д.
