Расчет нижней части колонны на устойчивость, как сквозного внецентренно сжатого стержня

Эта проверка осуществляется только в плоскости действия момента (плоскости рамы). Из плоскости не проверяем, т. к.каждая ветвь проверялась отдельно.

Проверка делается для всех 4-х комбинаций.

1) Определяем приведенную гибкость сквозной колонны:

, где λ_efy – гибкость всего стержня нижней часть колонны ; ; ; ΣА_р=2А_р=2·4,96см²=9,92см² – сумма площадей раскосов.

2) Определим приведенную гибкость.

3)

4) Определим начальный эксцентриситет.

e₁=M₁/N₁= 133.5 тс·м/213 тс=0,63 м;

e₂=M₂/N₂= 215 тс·м/340 тс=0,63 м;

e₃=M₃/N₃= 130,3 тс·м/445,5 тс=0,29 м;

e₄=M₄/N₄= 215 тс·м/340 тс=0,63 м.

5) Радиус ядра сечения.

.

6) Приведенный эксцентриситет.

m₁=e₁/ρ_y=0.63 м/0,847 м=0.74;

m₂=e₂/ρ_y=0.63 м/0,847 м=0.74;

m₃=e₃/ρ_y=0.29 м/0,847 м=0,34;

m₄=e₁/ρ_y=0.63 м/0,847 м=0.74.

7) По значениям λ’ и m_ef [5, табл. 75] определяем φ_е=f (λ’, m_ef).

При m₁=0.74 φ_е=0.423, .

При m₂=0.74 φ_е=0,423, .

При m₃=0.34 φ_е=0,572, .

При m₄=0.74 φ_е=0,423, .

Расчет несущей способности ступенчатой решетчатой колонны

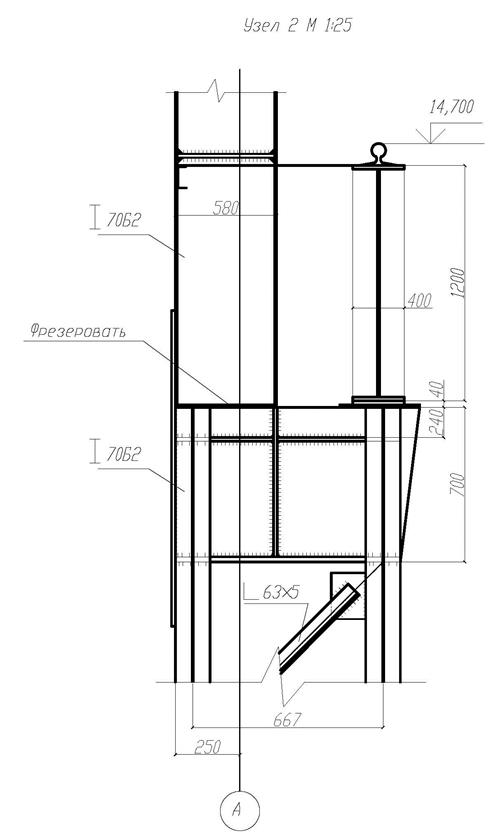

Рис.П11. Узел соединения верхней и нижней частей колонны.

Литература

1. Купцов И.П., Иоффе Ю.Г. Проектирование и строительство ТЭС. М.: Энергия, 1984;

2. Богданов Ю.В., Соколов В.А. компоновка главного корпуса и расчет элементов каркаса. Учебное пособие. Л.: ЛПИ – 1985;

3. Соколов В.А. Конструирование и расчет элементов каркаса главного корпуса электростанций. Метод.указания. СПб.: СПбГТУ – 1996;

4. СНиП 2.01.07–85. Нагрузки и воздействия. М.: Стройиздат, 1987;

5. СНиП 11–23–81. Стальные конструкцию. М.: Стройиздат, 1982;

6. вычислительный программный комплекс;

7. методические указания по оформлению пояснительных записок к курсовым и дипломным проектам. – Л.:ЛПИ, 1985.
