Сигналы, подаваемые выходными светофорами на участках оборудованных автоблокировкой

12. Выходными светофорами на участках, оборудованных автоблокировкой, подаются сигналы:

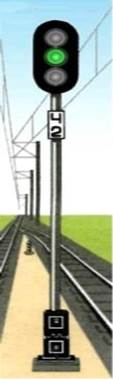

1) один зеленый огонь – разрешается поезду отправиться с железнодорожной станции и следовать с установленной скоростью; впереди свободны два или более блок-участка (рис. 18);

2) один желтый огонь – разрешается поезду отправиться с железнодорожной станции и следовать с готовностью остановиться; следующий светофор закрыт
(рис. 19);

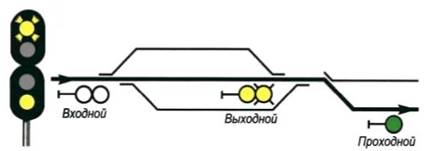

3) два желтых огня, из них верхний мигающий – разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рис. 22);

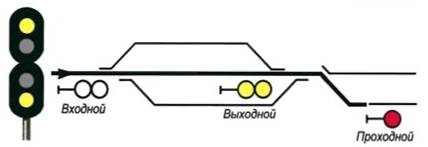

4) два желтых огня – разрешается поезду отправиться с железнодорожной станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт (рис. 23);

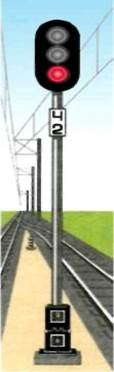

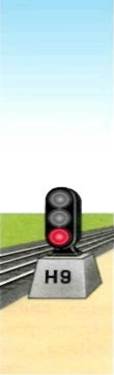

5) один красный огонь – стой! Запрещается проезжать сигнал (рис. 20, 21).

Рис. 18 Рис. 19 Рис. 20 Рис. 21

Рис. 22

Рис. 23

13. Выходными светофорами на участках, оборудованных автоблокировкой, при отправлении поездов с отклонением по стрелочным переводам с крестовинами пологих марок подаются сигналы:

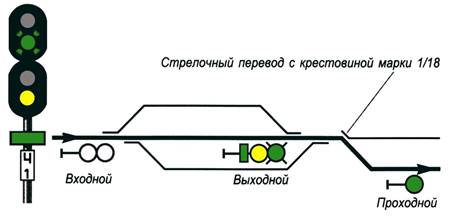

1) один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса – разрешается поезду отправиться с железнодорожной станции со скоростью не более 80 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рис. 24);

Рис. 24

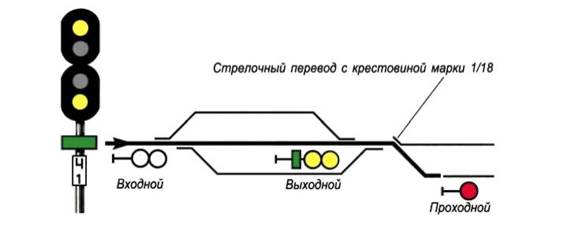

2) два желтых огня и одна зеленая светящаяся полоса – разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт
(рис. 25);

3) один зеленый мигающий и один желтый огни и две зеленые светящиеся полосы – разрешается поезду отправиться с железнодорожной станции со скоростью не более 120 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт (рис. 26);

4) два желтых огня и две зеленые светящиеся полосы – разрешается поезду отправиться с железнодорожной станции со скоростью не более 60 км/ч; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт
(рис. 27).

Рис. 25

Рис.26

Рис. 27
