Измерение сопротивления изоляции

Наружный осмотр

При наружном осмотре проверяют целостность бака, радиаторов и изоляторов, а также пломбы и закраску головок болтов (гаек) у заглушки крана, отсутствие следов подтекания масла и уровень масла, залитого в трансформатор, который должен быть в пределах отметок маслоуказателя. Подтягивать уплотняющие болты до проверки герметичности не разрешается. Необходимо обратить внимание на наличие заземления бака трансформатора.

Определение увлажненности обмоток

Трансформаторы всех мощностей и напряжений могут вводиться в эксплуатацию без предварительной сушки, если результаты испытаний изоляции, произведенных на монтаже, при сопоставлении с данными заводских испытаний соответствуют требованиям «Инструкции по контролю состояния изоляции трансформаторов перед вводом в эксплуатацию» СН 171—61. Ниже приводится методика отдельных измерений, по совокупности которых определяют возможность включения трансформатора в эксплуатацию без сушки.

Измерение сопротивления изоляции.

Сопротивление изоляции между каждой обмоткой и корпусом и между обмотками трансформатора измеряют мегомметром на напряжение 2500 в.
Для исключения влияния токов утечки по поверхности изоляторов, особенно при измерениях во влажную погоду, накладывают экранные кольца из голой медной проволоки, соединяемые с зажимом «экран» мегомметра (рис. 1).
Перед началом измерения сопротивления изоляции испытуемую обмотку трансформатора заземляют на 2—3 мин и тщательно протирают поверхность вводов. Показания мегомметра отсчитывают через 15 и 60 сек после начала вращения рукоятки, что соответствует значениям R15 и R60. Рукоятку мегомметра следует вращать равномерно со скоростью 110—120 об/мин. Желательно применять мегомметр с моторным приводом типа ПМ-89 или с кенотронной выпрямительной приставкой.
По этим замерам определяют также коэффициент абсорбции, т. е. отношение R15 / R60., являющийся одним из показателей степени увлажнения обмоток.
Для трансформатора напряжением до 35 кВ включительно, мощностью менее 10 МВА при различной температуре обмотки величина сопротивления изоляции должна быть не менее указанных величин:
Температура обмотки в °С. 10 20 30 40 50 60 70
R60 в Мои. 450 300 200 130 90 60 40
Измеренную величину сопротивления изоляции сопоставляют со значением сопротивления изоляции по данным завода-изготовителя (по протоколу заводских испытаний).
Перед сопоставлением значение R60, измеренное на заводе, приводят к температуре измерения на монтаже путем умножения на коэффициент пересчета K1.

Рис. 1. Измерение сопротивления изоляции обмоток трансформатора с наложением экранных колец

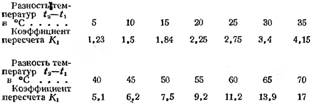

Значение коэффициента К\ в зависимости от разности температур при заводских испытаниях (f2) и при измерении на монтаже (t\):

Сопротивление изоляции на монтаже должно быть не ниже 70% сопротивления изоляции по данным протокола заводских испытаний. Значение коэффициента абсорбции R60 / R15.
Должно быть не ниже 1,3 при температуре 10— 30° С.
