Рисунок 5.- Обвязка устья скважины при ГРП

При гидроразрыве скважины используют устьевую головку фирмы Камерон, составные части которой изготовлены из высококачественных материалов.

♦ Рабочее давление 700 атм.

♦ Температурный режим от –50 до 50єС

Составные части:

1 - корпус (210 атм.) с двумя боковыми отводами диаметром 50,8 мм.

Устьевая головка фирмы «КАМЕРОН»

2 - “заглушка”

3 - патрубок Ж50,8 мм, на который навёрнут шаровой кран (4), рассчитанный на 210 атм.

4 - шаровой кран

5 - штифтовой фланец

6,11 - кольцевая прокладка (сальник)

7 - резьбовая шпилька 26,85 х 215,9мм.

8 - гайка 26,8мм.

9 - задвижка

10 - фланцевое соединение

12 - резьбовая шпилька 22,23 х158,75мм.

13 - гайка 22,23мм.

Типовое оборудование для ГРП

Гидравлический разрыв пласта осуществляется с использованием комплекса оборудования, включающего в себя подземную и наземные части.

Наземное оборудование:

-устьевая арматура,

-комплекс спецтехники для производства ГРП.

Комплекс ГРП состоит из стандартных единиц:

-Пескосмесительная установка – Блендер РОD-I.

-Насос высокого давления SPF-343

-Блок манифольда.

-Ца-320.

-Станция контроля – FRACCAT.

-Емкости.

-Песковоз

Практически все оборудование для ГРП смонтировано на шасси тяжелых грузовиков повышенной проходимости

Блендер

Блендер - передвижной агрегат, предназначенный для предварительного приготовления технологических жидкостей в резервуарах и последующей их подачи через систему манифольда на прием насосных агрегатов. Благодаря тщательно продуманной системе компьютерного управления, агрегат способен обеспечить высокое качество смешивания жидкостей, проппанта и химикатов. Блок управления блендера обеспечивает соблюдение заданного уровня жидкости в смесителе, автоматический контроль подачи проппанта и автоматический контроль подачи сухих и жидких химикатов.

Технические характеристики:

-Скорость – 900 - 1300 об/мин

-Производительность – 0 - 5,6 м3/мин.

-Давление на выходе – 0 – 6,9 атм.

-Скорость загрузки песка - 0-4 т/мин

-Мах производительность – 3,8 м3/мин

-Нормальная скорость вращения – 1100 об/мин

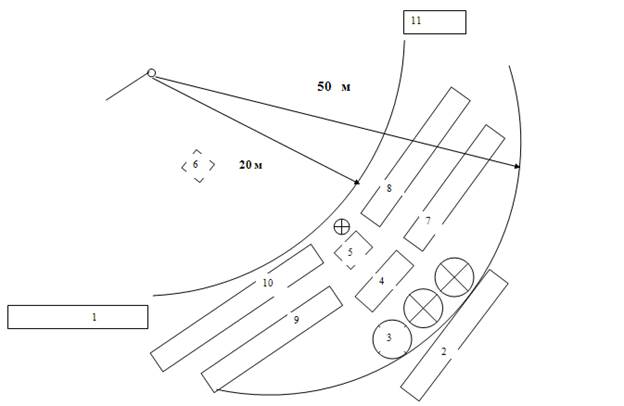

Рисунок 4.- Элементы скважины: 1.скважина; 2.Автомобиль для перевозки жидких ХР; 3.технологические емкости; 4.Блендер; 5.Блок манифольдов; 6.ЦА-320; 7.Песковоз; 8,9,10.Насосы высокого давления; 11.площадка для перевоза блока манифольдов
