Разработка функциональной схемы устройства
Детектор фронтов состоит из двух ждущих мультивибраторов и триггера. Один ждущий мультивибратор предназначен для выделения заднего фронта импульса и сбрасывает триггер. Другой ждущий мультивибратор предназначен для выделения переднего фронта импульса и переключает триггер в единичное состояние и вырабатывает сигнал сброса счетчика. Оба мультивибратора вырабатывают импульсы длительности необходимой для надежного переключения триггера. Схема подсчета тактовых импульсов состоит из элемента «И» и счетчика. Элемент «И» пропускает тактовые импульсы от генератора, только если триггер находится в единичном состоянии. Счетчик обеспечивает подсчет импульсов. Схема отображения содержит регистр, дешифратор и индикаторы. Использование регистра позволяет избежать мерцания во время подсчета. Запись в регистр выполняется только по окончанию подсчета длительности импульса. Дешифратор необходим для преобразования двоично-десятичного кода в код обеспечивающий отображение соответствующей цифры.

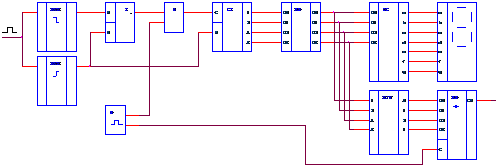

Рисунок 2. Функциональная схема
Схема преобразования параллельного кода в последовательный состоит из преобразования кода 8421 в код 8421+3 и сдвигового регистра обеспечивающего преобразование параллельного кода в последовательный. В состав тактового генератора входит генератор прямоугольных импульсов заданной частоты и делитель частоты для сдвигового регистра. Определим разрядность индикатора по формуле:
,
где - максимальное значение измеряемой величины; -точность измерения.
Разрядность регистра с параллельным вводом и последовательным выводом информации определим исходя из того, что для отображения каждого десятичного разряда требуется 4 бита:
|
