Определение предела прочности при изгибе. Цель работы: определение предела прочности при изгибе керамических плиток по ГОСТ 21180-86

Цель работы: определение предела прочности при изгибе керамических плиток по ГОСТ 21180-86. Оценка правильности полученных результатов.

1. Теоретическая часть

Прочность - свойство материала сопротивляться внутренним напряжениям и деформациям, которые возникают под действием внешних факторов (силовых, тепловых и т.д.) без видимых признаков разрушения.

,

где N - нагрузка в момент разрушения образца, кгс;

l – расстояние между опорами, см;

b – ширина образца, см;

h – наименьшая толщина образца без рифлений в месте излома, см.

2. Материалы и оборудование

· образцы плиток (5 шт);

· пресс гидравлический;

· опоры для испытания на изгиб;

· штангенциркуль.

3. Методика выполнения работы

· образец (плитку) 3 установить на две опоры лицевой поверхностью вверх и в середине образца приложить нагрузку (рисунок 1);

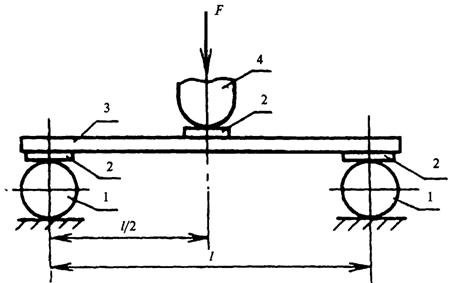

Рисунок 1 — Схема испытания плиток на прочность при изгибе

1 — опора; 2 — резиновая прокладка; 3 — образец; 4 — деталь, передающая нагрузку

· расстояние между опорами должно составлять 80-90% длины плитки; качающиеся опоры и нажимная опора с радиусом закругления 10 мм должны быть длиннее, чем ширина испытуемого образца; над опорами и под нажимной кромкой по всей их длине должны находиться резиновые прокладки 2 шириной 20 и толщиной 2,5 мм; обе опоры должны иметь возможность качаться около своей горизонтальной оси;

· нагружение испытуемого образца производить равномерно, без толчков до разрушения;

· нагрузку, зафиксированную при разрушении с погрешностью ±2 кгс занести в лабораторный журнал.

4. Лабораторный журнал

5. Расчетная часть. Конечный результат определить как среднее арифметическое пяти определений.

6. Заключение:

Полученный результат предела прочности керамической плитки (не) лежит в пределах стандартных значений (см. приложение А-В).
