Расчет искусственного общего освещения
Общим называют освещение светильника, который освещает всю площадь помещения, как занятую рабочими местами, так и вспомогательную. Для освещения обычно используют люминесцентные лампы, которые по сравнению с лампами накаливания имеют целый ряд преимуществ. Расчет освещения производим для комнаты площадью 35 м2 (7м*5м), высотой помещения 2,9 м. Для расчета воспользуемся методом светового потока. Для определения количества светильников определим световой поток, падающий на поверхность по формуле:
(5.2.5.1) где F – рассматриваемый световой поток, лм; Е – нормируемая минимальная освещённость, лк.
Работа оператора относится к разряду точных работ, следовательно, минимальная освещённость будет равна Е = 300 лк, при газоразрядных лампах,
S – площадь освещаемого помещения, 35 м2 Z – отношение средней освещённости к минимальной (Z=1,1… 1,2). Принимаем Z=1,1.
К – коэффициент запаса, учитывающий уменьшение светового потока ламп в результате загрязнения светильников в процессе эксплуатации (его значение определяют по таблице для различных помещений). Принимаем К =1,5. n – коэффициент использования (выражается отношением светового потока, падающего на расчётную поверхность к суммарному потоку всех ламп и вычисляется в долях и по таблице). Для этого определяем коэффициент отражения от стен (Рс) и потока (Рn) по таблицам. Для нашего случая Рс = 30% и Рn = 50%. Рассчитываем индекс помещения по формуле:
(5.2.5.2)
По значениям I, Pc, Pn по таблице находим n = 0,45.
Следовательно:
(5.2.5.3) Для освещения выбираем люминесцентные лампы ЛБ65, световой поток которых равен F1= 4650 Лм. Рассчитаем необходимое количество ламп по формуле:
(6.2.5.4)
где N – число ламп, F – световой поток F =26400 Лм. F1 = 4650 Лм
В итоге имеем:
(5.2.5.5)
Каждый светильник комплектуется двумя лампами. Разместим светильники вдоль центральной оси комнаты в один ряд последовательно согласно с рисунком 5.2.5.1.

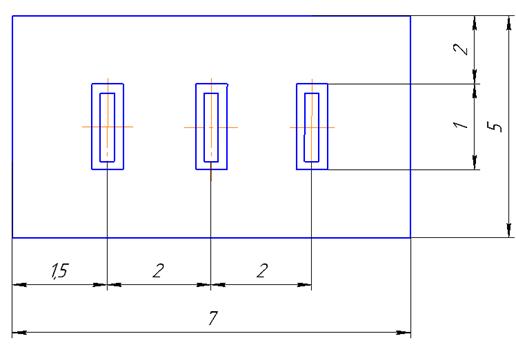

Рисунок 5.2.5.1 Расположение светильников на потолке.
|
