Определение работ по отрывке котлована

Технологическая карта на производство работ нулевого цикла

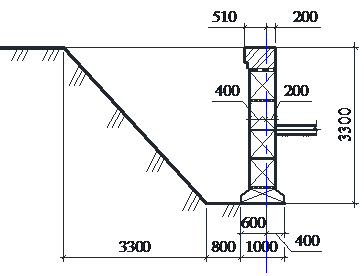

где - показатель крутизны откоса котлована определяется в зависимости от вида грунта и глубины котлована по табл. 1[ ].

Глубина выемки - Н=2,2 м.

- заложение откоса.

Определение работ по отрывке котлована.

При разработке котлована с откосами расчет объемов производится по формуле:

,

где: - площадь котлована по низу;

- площадь котлована по верху с учетом величины откосов;

- глубина котлована.

Въездная траншея устраивается для въезда механизмов при производстве работ в первом ярусе котлована. Ширина траншеи принимается равной 7м.Уклон .

Длина траншеи: =

Объем грунта въездной траншеи определяем по формуле:

где: - глубина котлована;

- ширина въездной траншеи.

Выбор вариантов комплектов машин

1. Комплекты машин выбираются с учётом структуры работ по разработке котлована. Ведущей машиной является экскаватор.

2. I. Вариант. Экскаватор (Э-625Б) с прямой лопатой ёмкостью ковша 0,65 м³ разрабатывает объём грунта V = 3477,4 м³. Автосамосвал МАЗ-205.

3. II. Вариант. Экскаватор (ЭО-4121) с обратной лопатой ёмкостью ковша 0,65 м³ разрабатывает объём грунта V = 3477,4м³. Автосамосвал МАЗ-205.

4. Для обратной засыпки грунта используется бульдозер на базе ДЗ-18 мощностью 108 л.с. При разработке грунтов, меняющих свои свойства под влиянием атмосферных воздействий в выемках оставляют защитный слой грунта – недобор, который удаляется непосредственно перед началом возведения фундамента. Разработка недобора производится бульдозером под всем зданием и вручную на отдельных участках.
