Деформации при однократном загружении кратковременной нагрузкой

Деформация бетона: (рис. 7),

где ε_е – упругая деформация, ε_pl – упругопластическая деформация.

Если образец загружать по этапам и замерять деформации дважды – сразу после приложения нагрузки и через некоторое время после выдержки под нагрузкой, получим ступенчатую линию (рис. 8). При достаточном числе загружений, ступенчатая линия зависимости σ_b – ε_b может быть заменена плавной кривой. Таком образом, упругие деформации бетона соответствуют лишь мгновенной скорости загружения образца, а неупругие развиваются во времени.

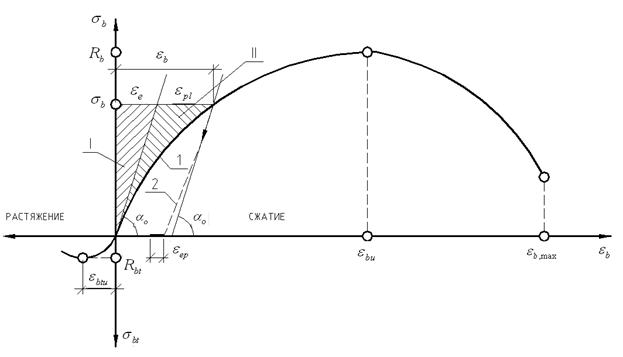

Рис. 7. Диаграмма зависимости между напряжениями и деформациями в бетоне

при сжатии и растяжении:

I – область упругих деформаций; II – область пластических деформаций;

1 – загрузка; 2 – разгрузка; ε_bu – предельная сжимаемость;ε_btu – предельная растяжимость;

ε_ер – доля неупругих деформаций, восстанавливающихся после разгрузки.

С увеличением скорости загружения V при одном и том же напряжении σ_b неупругие деформации уменьшаются (рис. 9).

Рис. 8. Диаграмма σ_b – ε_b в сжатом бетоне при Рис. 9. Диаграмма σ_b – ε_b в сжатом бетоне при
