Анализ полученных результатов

Проведем анализ влияния параметров электрической цепи на переходные процессы в двигателе постоянного тока.

Для этого поменяем исходные значения напряжения питания электродвигателя уменьшаем напряжение с 150 В до 100В. В результате видно, стабилизация частоты вращения затягивается во времени а так же падает частота вращения.(рис.7.1).

а)

б)

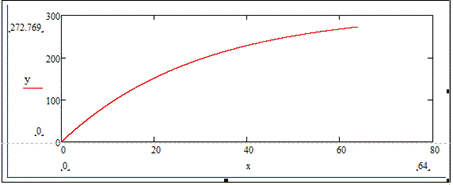

Рис. 7.1. График переходных процессов в двигателе постоянного тока а) при напряжении 150 В. б) при напряжении 100В.

Изменим сопротивление статора в 3 раза, повысим его с 10 до 30 Ом. В результате получаем следующие характеристики: при увеличении сопротивления увеличивается частота вращения двигателя. (рис.7.2).

а)

б)

Рис. 7.2. График переходных процессов в двигателе постоянного тока при увеличении сопротивления статора в 3 раза.
