Порядок измерения сопротивления кабеля

1. Проверяем отсутствие напряжения на кабеле указателем высокого напряжения

2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции.

3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендуется с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто не попал под испытательное напряжение.

5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим поочередно на каждой жиле в течение 1 минуты.

Например, проводим измерение сопротивления изоляции на жиле фазы «С». При этом устанавливаем испытательное заземление на жилы фаз «В» и «А».

Один конец мегаомметра подключаем к заземляющему устройству, или проще сказать к «земле». Второй конец — на жилу фазы «С».

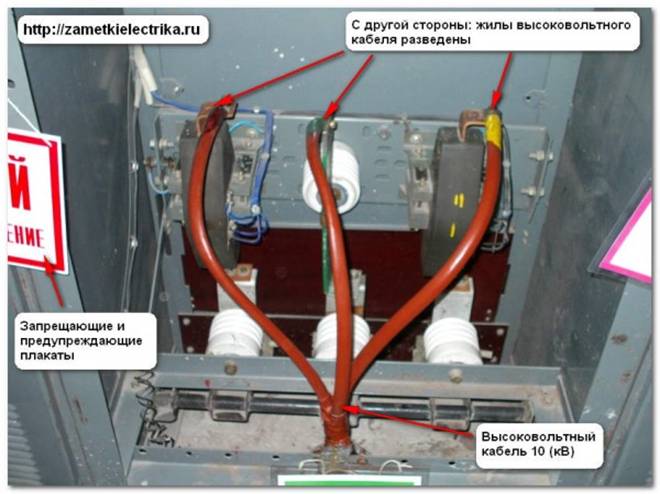

На примере это выглядит вот так:

Показания, полученные во время измерения сопротивления изоляции высоковольтного кабеля записываются в блокнот.

По результатам измерения составляется протокол измерения сопротивления изоляции (см. пример)

Если показания ниже, чем предусмотрено ПУЭ, то кабель запрещается к дальнейшей эксплуатации.
