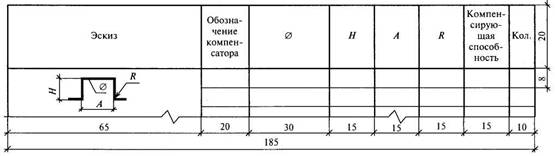

Размеры компенсаторов, ммФорма 4
В наименованиях узлов управления системами отопления и теплоснабжения установок указывают номер узла. Пример - Узел управления 1; Узел управления 2. Примеры выполнения схем узлов управления системами отопления и теплоснабжения установок приведены в приложении Г. На узлах управления системами отопления и теплоснабжения установок, а также на узлах (выносных элементах) схем систем для запорно-регулирующей арматуры указывают на полке линии-выноски диаметр (тип) арматуры и под полкой - обозначение арматуры по каталогу (обозначение документа). Аналогичные сведения приводят на узлах для других элементов системы. При необходимости к схеме узла управления системами отопления и теплоснабжения установок выполняют спецификацию по форме 7 ГОСТ 21.101 или чертежи (планы, разрезы, схему и спецификацию) узла управления системами. Пример выполнения схемы узла (выносного элемента) системы приведен в приложении Г. 6.2.7 На схемах систем вентиляции и кондиционирования указывают: - воздуховоды, их диаметры (сечения) и количество проходящего воздуха в м3/ч (рисунок 14); - графическое обозначение изолированных участков воздуховода (при необходимости); - графическое обозначение участков воздуховода с огнезащитным покрытием; - отметки уровня оси круглых и низа прямоугольных воздуховодов; - оборудование вентиляционных установок; - контуры технологического оборудования, имеющего местные отсосы (в сложных случаях); - лючки для замеров параметров воздуха и чистки воздуховодов с указанием на полке линии-выноски марки лючка (4.6) и под полкой - обозначения документа (рисунок 15); - местные отсосы, их обозначения и обозначения документов. Для встроенных местных отсосов, поставляемых комплектно с технологическим оборудованием, обозначение местного отсоса и обозначение документа не указывают; - регулирующие устройства, воздухораспределители, нетиповые крепления (опоры) и другие элементы систем вентиляции и кондиционирования с указанием на полке линии-выноски обозначения элемента системы и под полкой - обозначения документа. При этом для нетиповых изделий на полке линии-выноски указывают наименование и буквенно-цифровое обозначение изделия (8.4) и под полкой - обозначение эскизного чертежа. Примеры выполнения схем систем вентиляции приведены в приложении Д.
6.2.8 В наименовании схемы системы отопления для двух и более систем в здании указывают номер системы. В наименовании схемы системы теплоснабжения установок указывают обозначения установок. В основной надписи наименования схем систем отопления и теплоснабжения установок указывают полностью. Пример - Схема системы отопления 1; Схема системы теплоснабжения установок П1-П3. Над схемами наименования схем систем отопления и теплоснабжения установок указывают сокращенно. Пример - Система отопления 1; Система теплоснабжения установок П1-П3. 6.2.9 В наименованиях схем систем вентиляции и кондиционирования указывают обозначения систем. В основной надписи наименования схем систем вентиляции и кондиционирования указывают полностью. Пример - Схемы систем П5, В8. Над схемами наименования схем систем вентиляции и кондиционирования указывают сокращенно. Пример - П5, В8.
|
