Выбор конструктивных элементов и компоновка зданияСтр 1 из 5Следующая ⇒ ВВЕДЕНИЕ Настоящие методические указания предназначены для компоновки одноэтажного пром.здания в составе второго курсового проекта по железобетонным конструкциям. Приведены данные для выбора основных конструктивных элементов. Компоновка одноэтажного пром.здания в сборном железобетоне и выбор основных конструктивных элементов выполнены с учетом имеющихся объемно-планировочных решений и типовых конструкций, приведенных в ГОСТ 23837-79 [4], каталоге типовых конструкций и изделий (сборник 3.01.П-1.89, в трех томах) [6], альбомах чертежей И.А.Шерешевского [20], Р.Н.Трепененкова [19], а также в альбомах рабочих чертежей типовых железобетонных конструкций: колонн - серия 1.424.1-5 [8], двускатных балок покрытия - серия 1.462.1-16 [13], сегментных стропильных ферм - серия ПК-01-129/78[ ], подкрановых балок - серия 1.426.1-4 [10], плит покрытия - ГОСТ 22701-77 [3], серии 1.465.1-3/80 [15] и 1.465.1-10/82 [16], легкобетонных стеновых панелей 1.432-9 [11] и 1.432-10 [12]. Настоящее пособие может быть использовано также дипломниками специальности 2903 при расчете железобетонных конструкций одноэтажных промышленных зданий. Выбор конструктивных элементов и компоновка здания Выбор основных конструктивных элементов производим в соответствии с [ ] и [ ]. Поперечный разрез и фрагмент плана приведены на рис.1 (ригели и подкрановые балки на рисунке показаны условно). Привязка колонн крайних рядов в соответствии с [ ] и [ ], выбрана по прил.. Длина температурного блока и наличие деформационных швов также должны соответствовать [ ] и [ ]. (Согласно этой серии, наибольшая длина температурного блока составляет 156 м). Выбираем основные конструктивные элементы: 1. Покрытие здания - решается по беспрогонной схеме из крупноразмерных плит, укладываемых по ригелям поперечных рам - фермам или балкам (согласно заданию). а) Фермы стропильные по ПК-01-129/78 [ ], пролетом 18 м с шириной поясов 250 мм, класс бетона В35, п/н арматура К-7, типоразмер - 2 (для IV снегового района). Вес фермы - 6,0 т. б) Ребристые плиты покрытия по ГОСТ 22701-77, 3*6 м из тяжелого бетона класса В30, п/н арматура Ат-IV. Вес плиты - 2,65 т (26,5 кН), h = 300 мм. в) Утеплитель - керамзитобетон, d = 160 мм, r = 600 кг/м3. Состав кровли - в таблице сбора нагрузок от покрытия (табл.2). 2. Подкрановые балки приняты сборными разрезными по серии 1.426.1-4 [10]. Длина - 5950 мм, высота - 800 мм, сечение - тавр, толщина ребер - 200 мм, ширина полки - 600 мм, масса балки -3,5 кН.Высота подкранового рельса с упругой прокладкой -150 мм, масса-100 кг. 3. Стены здания - навесные легкобетонные однослойные по серии 1.432-9/81. Марка панели - ПС 600.12.30-П-6 (длина 6 м, высота 1,2 м, ширина - 300 мм). Плотность легкого бетона - r = 1600 кг/м3. Нижняя панель - цокольная, опирается непосредственно на фундаментную балку (рис.2). Вместо обычных ребристых плит и кровли можно принять комплексные плиты по серии 1.465.1-10/82 [16]. 4. Фундаментные балки - по серии 1.415.1-2 [7], марки 2БФ, длина 5250 мм, масса - 1,0 т, ширина полки - 300 мм, высота балки - 300 мм. 5. Колонны - сборные железобетонные ступенчатые прямоугольного сечения по серии 1.424.1-5, выпуск 0 [8] (Рис.3). Крайние: № типоразмера - 2к84, масса колонны - 5,2 т, марка бетона - М200 (класс В15) Средние: № типоразмера - 6к84, масса колонны - 7,0 т, марка бетона - М200 (класс В15) 6. Связи - согласно серии 1.424.1-5 [8].

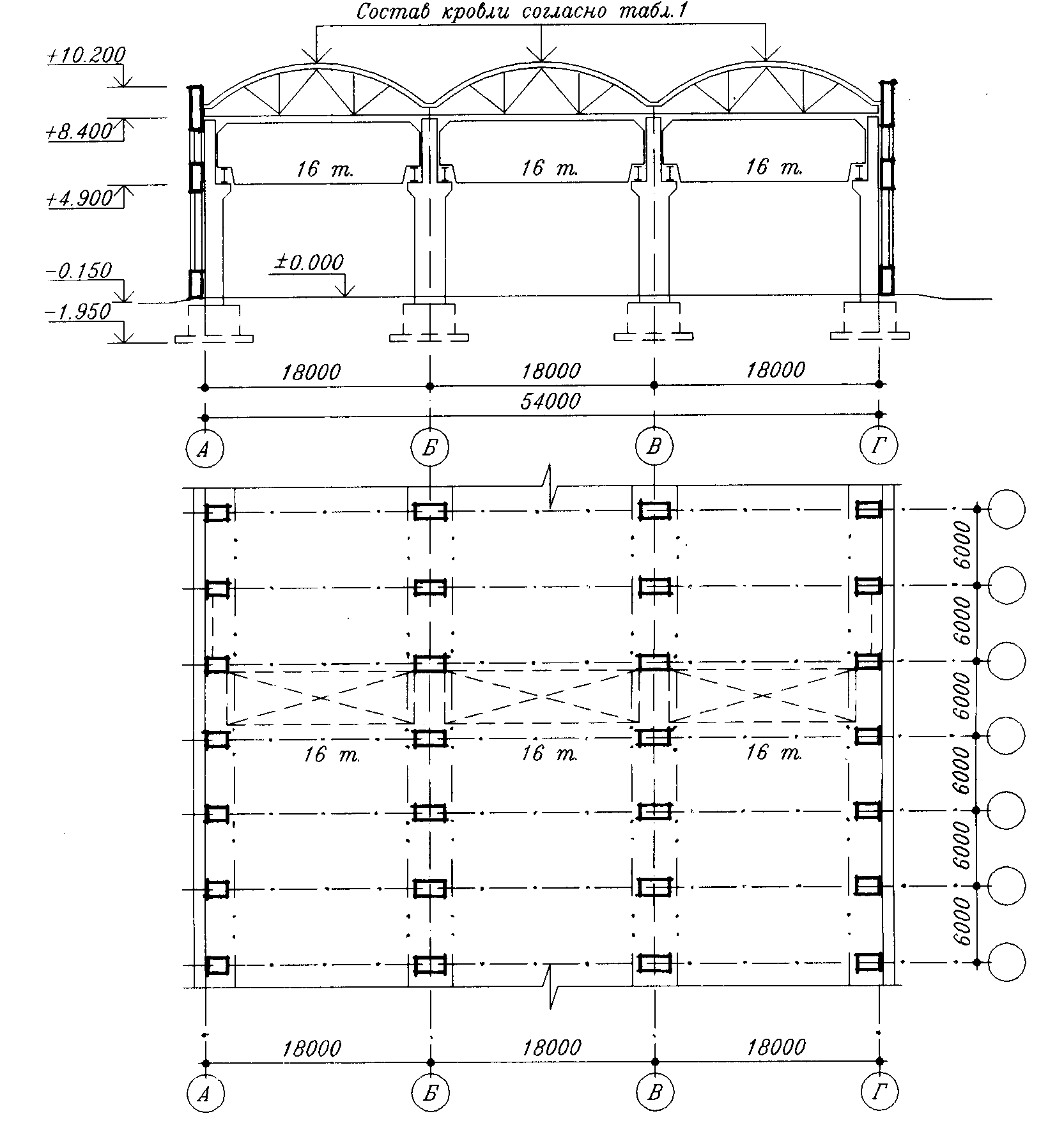

Рис.1. Поперечный разрез и фрагмент плана

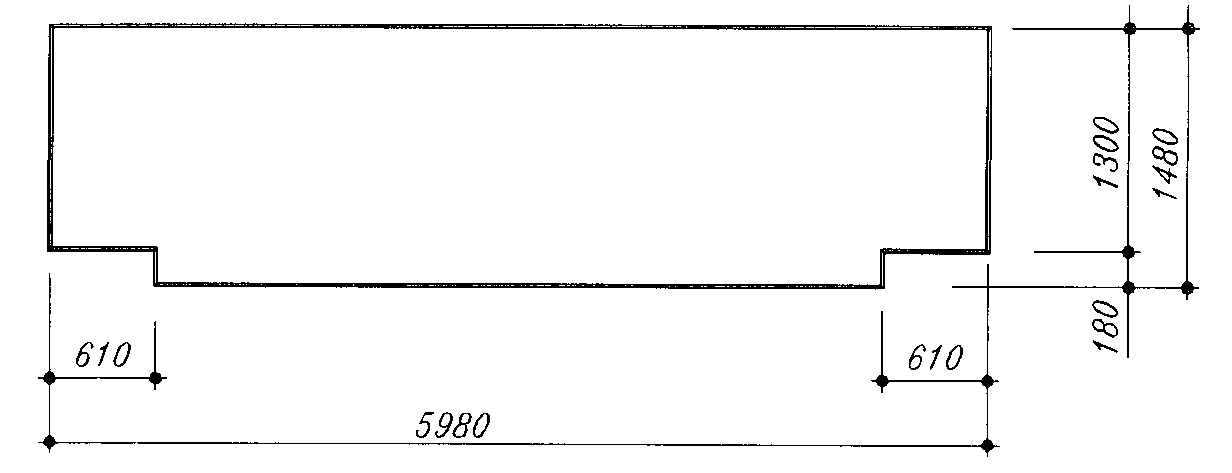

Рис.2. Цокольная панель

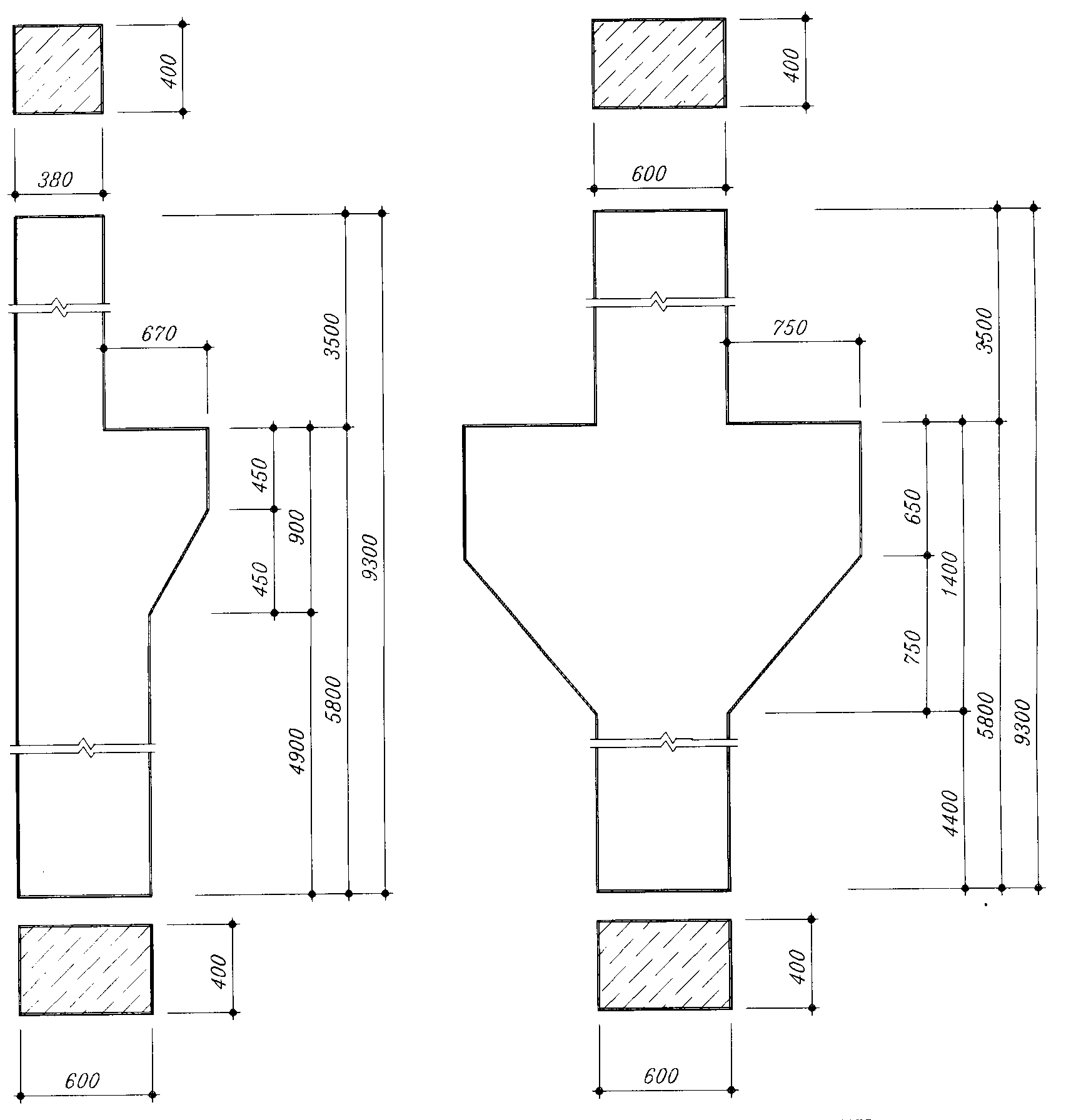

Рис.3. Общий вид и размеры колонн
|
