Расчет электрической нагрузки проектируемого объекта

Определим расчетную нагрузку поселка по формулам:

(1.1)

(1.2)

где:

P_i – активная нагрузка i -го объекта, по таблице В1, кВт;

n = 7 – количество объектов в поселке;

k_m = 0,9 – коэффициент максимума, учитывающий неодновременность максимумов электрической нагрузки объектов;

- коэффициент мощности нагрузки

Тогда по формуле (1.1) получим:

кВт

Для расчета реактивной мощности определим значения cosφ (tgφ) для объектов поселка:

Жилой сектор: cosφ₁=0,9; tgφ₁=0,48

Промышленный сектор: cosφ₂=0,8; tgφ₂=0,75

Теплица: cosφ₃=0,6; tgφ₃=1,33

Освещение поселка (используются лампы ДРЛ): cosφ₄=0,5; tgφ₄=1,73

Ферма: cosφ₅=0,8; tgφ₅=0,75

Птицефабрика: cosφ₆=0,8; tgφ₆=0,75

Гараж: cosφ₇=0,8; tgφ₇=0,75

Тогда по формуле (1.2) получим:

На основании проведенных расчетов с использованием таблицы В2 получим график нагрузки поселка:

Таблица 1.1. График нагрузки поселка

а б

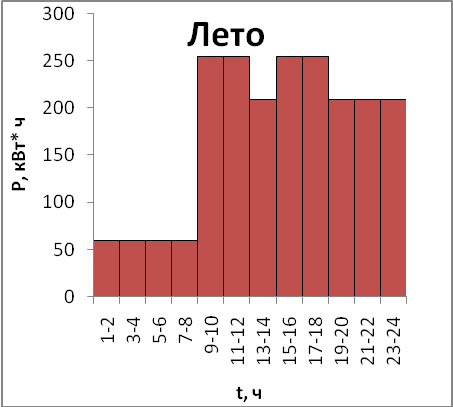

Рис. 1.1. График нагрузки а – в зимний период; б – в летний период

Годовое потребление электроэнергии поселком:

, (1.3)

где:

мощности в зимний и летний период соответственно (по таблице 1.1);

дней – количество зимних дней в году, дней – количество летних дней в году.

Тогда по формуле (1.3):

кВт*ч
