Обеспечение пространственной устойчивости плоскостных деревянных конструкций





Рассмотренные ранее пространственные крепления. воспринимающие ветровые усилия, в то же время слу­жат для предупреждения выпучивания сжатого контура плоскостных деревянных конструкций. В большинстве случаев сжатый пояс в них раскрепляют прогонами кровли, которые должны быть прочно прикреплены к верхнему поясу, и настилам кровли.

В арочных конструкциях помимо верхних (сжатых) поясов следует раскреплять и нижние сжатые пояса арок, а в некоторых рамных конструкциях - внутренний контур рамы, который может быть сжат на всей своей длине или на части ее, особенно при несимметричном приложении нагрузок. Нижние пояса раскрепляют (при пространственно устойчивом верхнем покрытии) устрой­ством вертикальных связей. Учитывая деформации в соединениях связей, за расчетную длину сжатого нижне­го пояса при проверке его устойчивости следует прини­мать расстояние между связями, увеличенное на 25 %.

Основным типом поперечных вертикальных связей являются жесткие связи, соединяющие попарно вдоль здания соседние конструкции (рис. 5). Вертикаль­ные связи не следует делать непрерывными по всей дли­не здания, так как при обрушении по какой-либо причи­не одной из несущих конструкций она перегрузит через связи соседние конструкции, что может привести к по­следовательному обрушению всего покрытия.

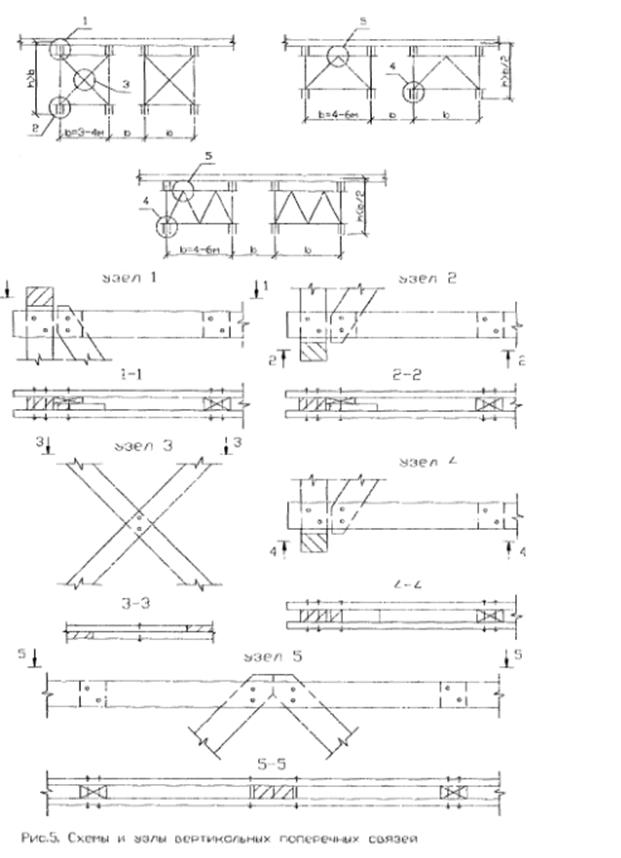

Рис. 5. Вертикальные поперечные связи:

а-правильно; б,в-неправильно.

Устройство вертикальных связей в виде подкосов (рис. 5, б) нецелесообразно. Если по длине здания будет действовать снеговая нагрузка различной интен­сивности (рис. 5, в), то подкосы не предупредят, а наоборот, будут способствовать выпучиванию закрепля­емого ими пояса фермы.

Связи рассчитывают на усилия, направленные пер­пендикулярно плоскости раскрепляемой конструкции. В случае раскрепления верхнего сжатого пояса ферм связями, расположенными в плоскости покрытия, рассто­яние между узлами закрепления b устанавливают в со­ответствии с условиями гибкости пояса из плоскости фермы. При этом каждый узел закрепления рассчитыва­ют на силу Q = bqсв. Значение qсв определяют по форму­лам

а) в покрытиях по фермам, однопролетным балкам и пологим аркам (f / l < 1 / 6)

б) в покрытиях по трехшарнирным рамам и высоким аркам (f / l < 1 / 3)

в) в покрытиях по консольным балкам и рамам при положительном изгибающем моменте в пролете

при отрицательном изгибающем моменте в пролете

Узловую нагрузку на связевую поперечную ферму или на точку крепления элементов покрытия к несущим конструкциям определяют по формуле

где qв - расчетная равномерно рас­пределенная вертикальная нагрузка на 1 м горизонтальной проекции несущей конструкции покрытия, Н/м; при наличии иных видов на­грузок (сосредоточенной, распределенной на части пролета и т п) они должны быть приведены к эквивалентной равномерно распре­деленной по всему пролету; п - общее число основных несущих конструкций на всю длину здания в рассматриваемом пролете; t - общее количество поперечных связевых ферм (в том числе заменя­ющих их торцовых стен) на всю длину здания в одном пролете; Sсв - горизонтальная проекция длины панели связевой фермы или расстояние между точками крепления элементов покрытия к несу­щим конструкциям, м.

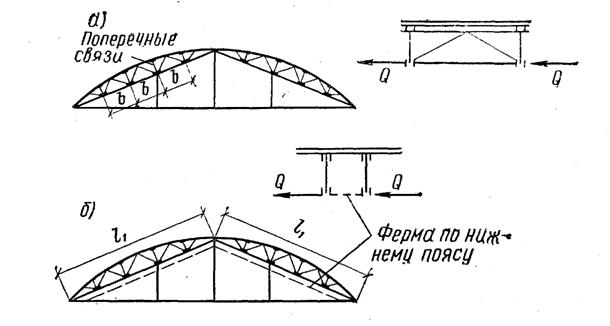

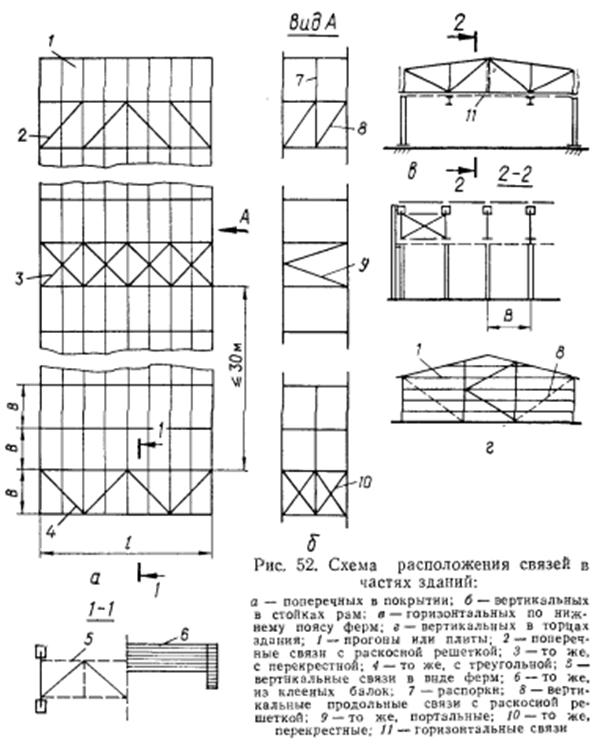

Рис. 6. Схема связей:

а-поперечные связи; б-связи, располагаемые в плоскости сжатых нижних поясов.



При раскреплении нижних поясов ферм арочной кон­струкции попарно поперечными связями (рис. 6, а) последние воспринимают, таким образом, горизонталь­ные силы Q от двух смежных поясов и передают их в плоскости верхних поясов или на жесткую систему кро­вельного покрытия, образуемую щитовым настилом, ли­бо на ветровые фермы или специальные связи.

Близко расположенные друг от друга арочные или рамные конструкции иногда соединяют попарно решет­чатыми связями, располагаемыми в плоскости нижних сжатых поясов (рис. 6, б). Такие связи рассчиты­вают как горизонтальные фермы, имеющие пролет, рав­ный длине нижнего пояса полуарки. Такое решение свя­зей менее рационально. При этом связи по верхнему поя­су должны быть рассчитаны на восприятие не только го­ризонтальных сил от закрепляемых узлов верхнего пояса, но и от реактивных сил в верхнем шарнире и от горизонтальных ферм по нижнему поясу.

Если к одной системе связей прикреплены сжатые контуры нескольких плоских конструкций, то усилия, пе­редающиеся на узлы связей, принимают равными nQ {п - количество раскрепляемых конструкций).

Бывают случаи, когда даже при отсутствии активных сил, действующих перпендикулярно плоскости конструк­ции, приходится принимать меры к пространственному креплению ее растянутого контура. Примером таких кон­струкций являются шпренгельные системы (рис. 7).

Рис 7. Условие устойчивости и пространственное крепление узла Г

нижнего пояса шпренгельных ферм



Шпренгельные конструкции характеризуются пони­женным по отношению к линии опор расположением нижнего пояса в средней части пролета и по крайней мере одним переломом в его очертании - в месте сжатой стойки. Если при. этом верхний пояс расположен выше уровня опор, то равновесие узла Г устойчивое (рис. 7, а). При отклонении узла Г из плоскости систе­мы он стремится вернуться в прежнее положение. Если верхний пояс расположен ниже уровня опор, узел Г на­ходится в неустойчивом положении (рис. 7, в). При прямом верхнем поясе равновесие узла Г становится без­различным (рис. 7, б).



На практике применяют шпренгельные конструкции с расположением верхнего пояса по схемам, приведен­ным на рис. 7, а, б. Однако неизбежный прогиб под максимальной нагрузкой превращает схему б в схему в и узел Г становится также неустойчивым. Поэтому вари­анты б и в требуют обязательного устройства вертикаль­ных связей. Устройство вертикальных связей необходимо при любой схеме конструкции, если к нижнему поясу ее приложены активные силы, действующие перпендику­

лярно ее плоскости, например силы торможения от под­весного транспортного оборудования. Во многих случа­ях сечения элементов связей приходится назначать по конструктивным соображениям, при этом предельная максимальная гибкость элементов не должна превосхо­дить 200.

При применении в конструкции покрытия кровельных панелей последние могут быть использованы также для закрепления сжатого контура плоских деревянных кон­струкций. При этом связи, соединяющие панели с закреп­ляемым сжатым элементом, располагают равномерно по всей его длине и рассчитывают на усилие q.
