Отчет по лабораторной работе № 3

«Испытание поршневого компрессора»

Преподаватель: Уцеховский А.А.

Студент: Грыжебовский А.О.

гр. 3038/2.

Санкт-Петербург

Цель работы

Цель работы — получение характеристики одноступенчатого поршневого компрессора при постоянном числе оборотов и переменном давлении нагнетания, то есть, определение влияния степени повышения давления на следующие величины:

– коэффициент производительности ;

– изотермный КПД ;

– мощность, потребляемую компрессорной установкой ;

– температуру нагнетаемого воздуха .

Схема установки

Принципиальная схема экспериментального стенда приведена на рис. 1.

Основными элементами стенда являются:

I – двухступенчатый поршневой компрессор марки ВУ-3/8М;

II – электродвигатель постоянного тока;

III – генератор постоянного тока;

IV – измерительный участок линии нагнетания.

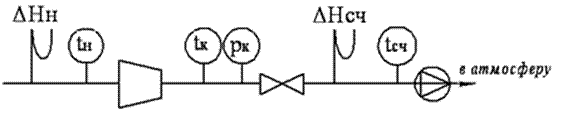

Рис.1. Схема экспериментальной установки
