к заданию по теме № 1

Исходные данные и методические указания

«ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ»

Специальность «Наземные транспортно-технологические средства»

Цель задания: усвоение основных правил оформления чертежей; овладение техникой геометрических построений.

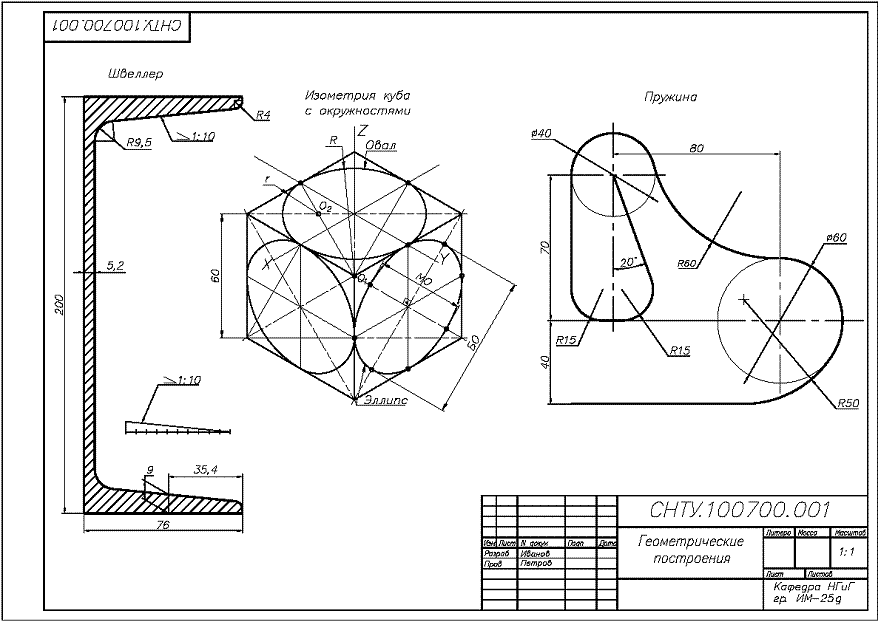

Образец выполнения задания представлен на рисунке 1.




Рисунок 1


Методические указания:

1. Задание выполняется на листе формата А3. Масштаб изображений выбрать в соответствии с ГОСТ 2.302-68 с учетом того, что изображения на чертеже должны занимать 75% свободного поля чертежа и в зависимости от размеров, указанных в индивидуальных вариантах заданий. Допускается при этом применять несколько масштабов — в основной надписи указать масштаб, в котором выполняется большинство изображений, а отличные масштабы указать над изображением.

При заполнении основной надписи и выполнении текстовых комментарий использовать шрифт типа Б с наклоном. Размер шрифта выбрать из ряда 2,5; 3,5; 5,0; 7,0.

2. Над основной надписью в правой части формата выполнить контур пружины и нанести размеры. Исходные данные по вариантам представлены в таблице 1.

2.1. По размерам, указанным в таблице1, отметить центровыми линиями центры О1 и О2 окружностей и провести эти окружности согласно вариантам.

2.2. Из центра О1 провести прямую, оставляющую с горизонтальной прямой угол ά.

2.3. Выполнить следующие сопряжения соответственно рисункам 1...4 таблицы 1:

а) сопряжение прямого угла дугой радиусом 15 мм;

б) сопряжение острого или тупого угла дугой радиусом 15мм;

в) сопряжение дуги с прямой при помощи дуги, радиус которой указан на соответствующем рисунке;

г) сопряжение дуг окружностей между собой, причем характер сопряжения (внешнее, внутреннее или смешанное) и радиус дуги сопряжения указаны на соответствующем рисунке.

2.4. Обвести сплошными основными линиями участки сопряжений, сохранив все применявшиеся линии построения и проставив размеры.

3. В левой части формата выполнить профиль проката, применив необходимый масштаб. Вид профиля и необходимые для его построения размеры выбрать соответственно варианту из таблицы 2. Особое внимание обратить на выполнение уклонов полок и сопряжения углов.

4. В центре формата поместить изометрическую проекцию куба с окружностями. Размер ребра куба во всех вариантах равен 60 мм.

Квадратные грани куба будут изображаться в виде ромбов, а окружности в виде эллипсов.

В плоскостях параллельных плоскостям проекций П1 и П3 изображения эллипсов заменить овалами, а в плоскости параллельной плоскости проекций П2 окружность изобразить в виде эллипса, построенного по 8 точкам.





Таблица 1 – Варианты задания "Контур пружин"

Рисунок 1 Рисунок 2     Рисунок 3 Рисунок 4
Вар. Рис. D1, мм D2, мм α, град   Вар. Рис. D1, мм D2, мм α, град


















ВОПРОСЫ ДЛЯ САМОКОНТРОЛЯ

1. Что определяет размеры формата?

2. Какие размеры у основных форматов?

3. Какие бывают масштабы увеличения? Какие бывают масштабы уменьшения?

4. Как обозначается масшта б в основной надписи?

5. Как обозначается изображения если его масштаб отличается от масштаба, указанного в основной надписи?

6. Чему равна толщина основной линии? Какое основное назначений сплошной толстой основной линии?

7. Какое основное назначение тонкой сплошной линии?

8. Какое основное назначение штриховой линии?

9. Какое основное назначение штрих-пунктирной тонкой линии?

10. Чем определяется размер шрифта? Как определяется высота прописных букв?

11. Какие размеры шрифта предусмотрены стандартом?

12. Какие типы шрифта предусматриваются стандартом?

13. Чем определяется тип шрифта?

14. Как указывают размеры на чертежах?

15. Как проводят выносные и размерные линии для линейных размеров?

16. Как проводят выносные и размерные линии для угловых размеров?

17. На какое расстояние должны выходить выносные линии за концы стрелок размерной линии?

18. Какое минимальное расстояние между размерными линиями?

19. Какое минимальное расстояние между размерной линией и линией контура?

20. Допускается ли пересекать размерные и выносные линии?

21. Можно ли использовать линии контура, осевые, центровые и выносные линии в качестве размерных?

22. Можно ли проставлять размеры к невидимому контуру?

23. Как проводят размерную линию для симметрично расположенных элементов изображенных только до оси симметрии?

24. Какая форма стрелки размерной линии?

25. Как проводят размерную линию если ее длина недостаточна для размещения стрелок?

26. Как проводят размерную линию при недостатке места для стрелок для размеров расположенных цепочкой?

27. Как наносят размеры при недостатке места для стрелок из-за близкого расстояния контурной или выносной линии?

28. Как располагают числа над размерной линией?

29. Как располагают числа при нанесении размера диаметра внутри окружности?



Таблица 2 - Размеры изображений, мм

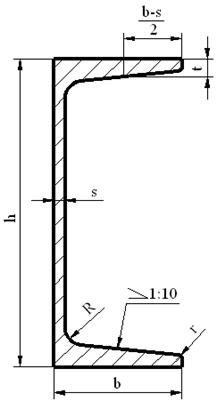

№ варианта Размеры швеллера, мм Чертеж швеллера
№ проф. h b s t R r
        4,4 7,0 6,0 2,5
        4,5 7,2 7,0
  6,5     4,4 6,0
        4,8 7,3 7,5 3,0
        4,5 7,4 6,5 2,5
        4,9 7,5 8,0 3,0
        4,5 7,6 7,0
        5,0 7,8 8,5 3,5
        4,8 7,5 3,0
        5,1 8,1 9,0 3,5
        4,9 8,0 3,0
        5,2 8,4 9,5 4,0
        5,0 8,5 3,5
        5,4 8,7 10,0 4,0
        5,1 9,0 3,5
        5,6 9,5 10,5 4,0
        5,2 9,0 9,5
        6,0 9,8 11,0 4,5
        5,4 9,5 10,0 4,0
        6,5 10,2 12,0 5,0
        5,6 10,0 10,5 4,0
        7,0 11,2 13,0 5,0
        6,0 10,5 11,0 4,5
        7,5 12,6 14,0 6,0
        6,5 11,0 12,0 5,0
        8,3 13,0 15,0 6,0
        7,0 11,7 13,0 5,0
        9,0 14,2 16,0 7,0
        7,5 12,6 14,0 6,0
        10,0 15,2 17,0 7,0

ЛИТЕРАТУРА

1. МУ «Геометрическое черчение с правилами оформления чертежей» / Сост. Медведь А.Ф., Середа В.Г., Смиринская Н.Я. – Севастополь: Изд-во СевНТУ, 2005. -38 с.

2. ЕСКД. Общие правила выполнения чертежей. ГОСТ 2.301-68 – ГОСТ 2.321-84. – М.: Изд. Стандартов, 1988. - 240с.

3. http://graph.power.nstu.ru/wolchin/umm.html Вольхин К.А.Начертательная геометрия; Геометрические основы построения чертежа

4. Вольхин К.А. Конструкторские документы и правила их оформления. Учебное пособие для студентов технических университетов (см. содержание – ЕСКД – Общие правила выполнения чертежей)

5. Файл из почтового ящика "Построение окружностей в прямоугольной изометрии".

6. Файл из почтового ящика "Геометрические построения".
