Шрифты чертежные. Все надписи на чертежах должны быть выполнены чертежным шрифтом
Все надписи на чертежах должны быть выполнены чертежным шрифтом.
ГОСТ 2.304-81 устанавливает два типа шрифта: тип А и тип Б, с наклоном и без наклона. В настоящем пособии подробно рассмотрен шрифт тип А с наклоном 75° и параметрами, приведенными в таблице 4.
Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах.
Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв c определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10h (рисунки 1 и 2)
Ширина буквы g – наибольшая ширина буквы, измеренная в соответствии с рисунками 1 и 2, определяется по отношению к размеру шрифта h, например, g=6/10h, или по отношению к толщине линии шрифта d, например, g = 6d.
Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.
Рисунок 1
Вспомогательная сетка – сетка образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линии шрифта d (рисунок 2).
Рисунок 2
Таблица 4 - Шрифт типа А (d= h/14) с наклоном
| Параметры шрифта | Обозначение | Относительный размер | Размер, мм | |||||||
| Размер шрифта, высота прописных букв | h | (14/14) h | 14 d | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 | 20,0 |
| Высота строчных букв | с | (10/14)h | 10 d | 1,8 | 2,5 | 3,5 | 5,0 | 7,0 | 10,0 | 14,0 |
| Расстояние между буквами | а | (2/14) h | 2 d | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 | 2,0 | 2,8 |
| Минимальный шаг строк (высота вспомогательной сетки) | b | (22/14) h | 22 d | 4,0 | 5,5 | 8,0 | 11,0 | 16,0 | 22,0 | 31,0 |
| Минимальное расстояние между словами | е | (6/14) h | 6 d | 1,1 | 1,5 | 2,1 | 3,0 | 4,2 | 6,0 | 8,4 |
| Толщина линии шрифта | d | (1/14) h | d | 0,18 | 0,25 | 0,35 | 0,5 | 0,7 | 1,0 | 1,4 |
Примечания:
1 Расстояние a между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.
2 Минимальным расстоянием между словами е, разделенными знаками препинания, является расстояние между знаком препинания и следующим за ним словом.
3 Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
4 Предельные отклонения размеров букв и цифр +0,5 мм.
Начертание букв и символов приведены на рисунках 3, 4, 5, 6, 7.
РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)
Рисунок 3

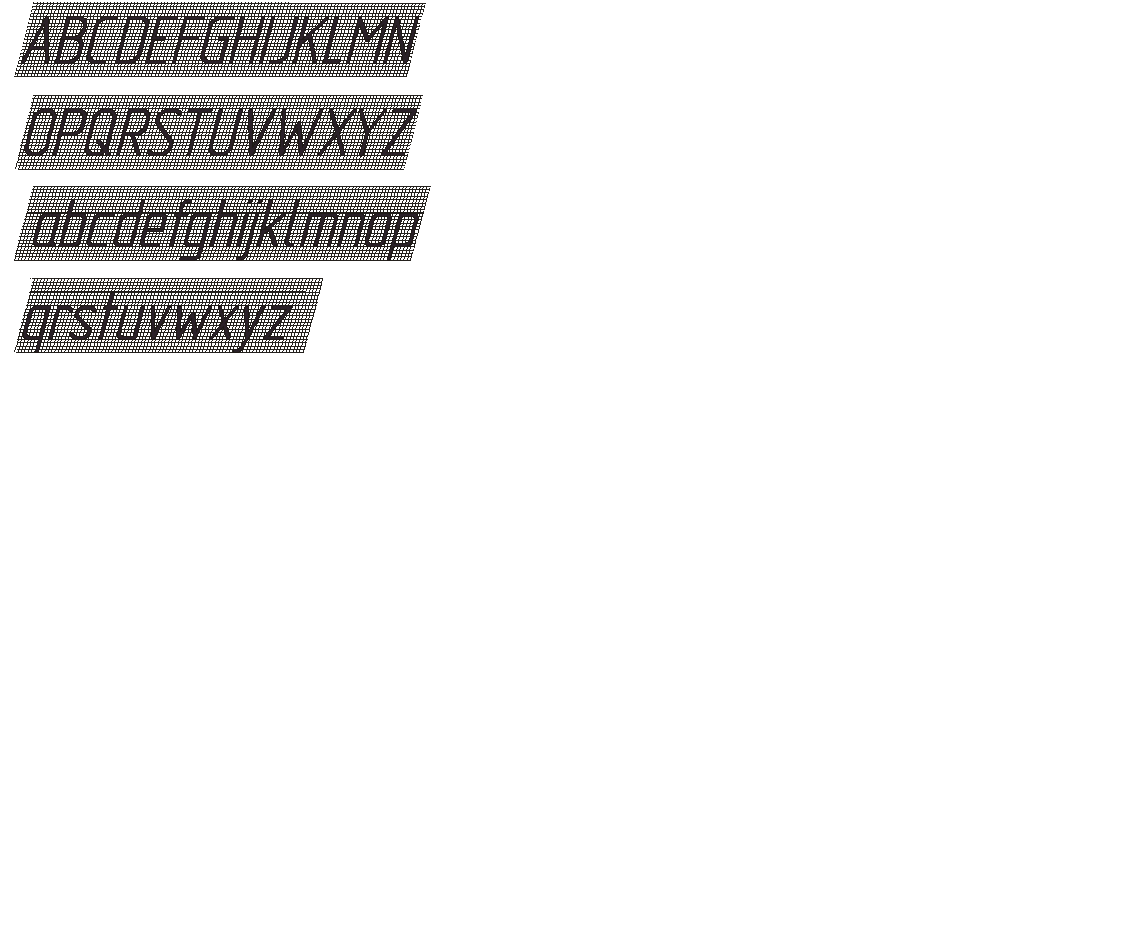

ЛАТИНСКИЙ АЛФАВИТ
Рисунок 4

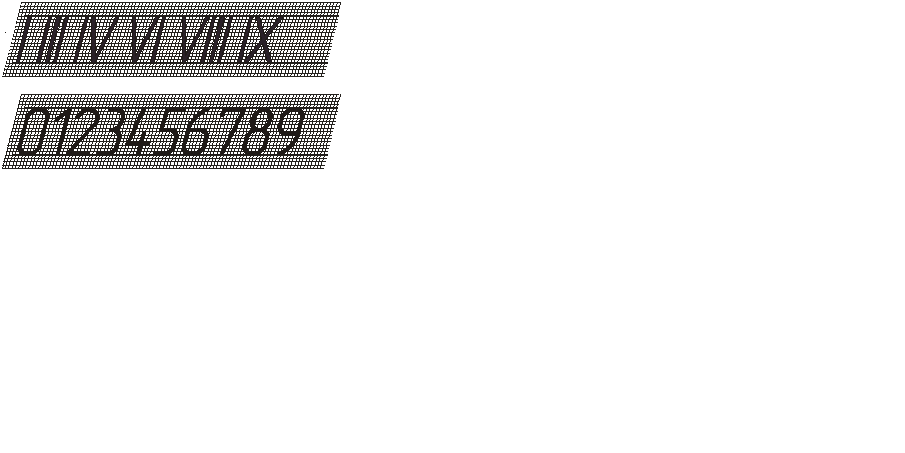

АРАБСКИЕ И РИМСКИЕ ЦИФРЫ
Рисунок 5
ГРЕЧЕСКИЙ АЛФАВИТ
Рисунок 6
| Наименование букв греческого алфавита, приведенных на рисунке 6: | ||
| 1 – альфа | 9 – йота | 17 – ро |
| 2 – бета | 10 – каппа | 18 – сигма |
| 3 – гамма | 11 – ламбда | 19 – тау |
| 4 – дельта | 12 – мю | 20 – ипсилон |
| 5 – эпсилон | 13 – ню | 21 – фи |
| 6 – дзета | 14 – кси | 22 – хи |
| 7 – эта | 15 – омикрон | 23 – пси |
| 8 – тэта | 16 – пи | 24 – омега |
ЗНАКИ
Рисунок 7
Наименования знаков приведены в таблице 5.
Таблица 5 - Наименования знаков
| Номера знаков на чертежах | Наименование знака | Номера знаков | Наименование знака |
| Точка | Процент | ||
| Двоеточие | Градус | ||
| Запятая | Минута | ||
| Точка с запятой | Секунда | ||
| Восклицательный знак | Параллельно | ||
| Вопросительный знак | Перпендикулярно | ||
| Кавычки | Угол | ||
| И | Уклон | ||
| Параграф | Конусность | ||
| Равенство | Квадрат | ||
| Величина после округления | Дуга | ||
| Соответствует | Диаметр | ||
| Асимптотически равно | Радикал | ||
| Приблизительно равно | Интеграл | ||
| Меньше | Бесконечность | ||
| Больше | Квадратные скобки | ||
| 17 и 17а | Меньше или равно | Круглые скобки | |
| 18 и 18а | Больше или равно | Черта дроби | |
| Плюс | Номер | ||
| Минус тире | От до | ||
| Плюс – минус | Знак подобия | ||
| 22 23 | Умножение | Звездочка | |
| Деление |
