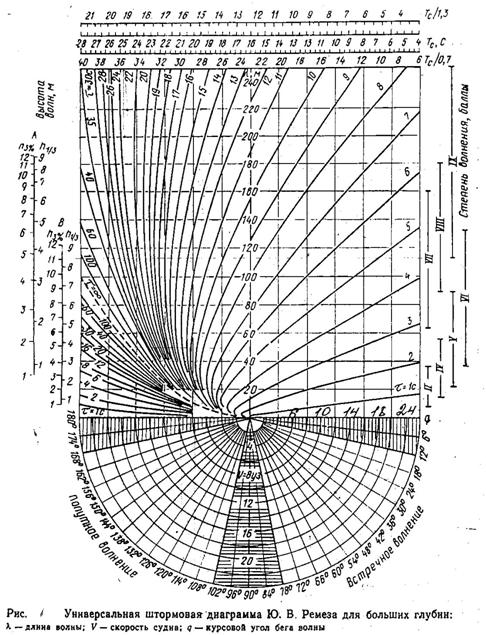

Задача № 1. Определить длину волны с помощью универсальной диаграммы качки

Определить длину волны с помощью универсальной диаграммы качки.

Пример. Исходные данные: V_s= 10уз. q (КУ) волны 30⁰; τ = 7 с (кажущийся период волны, измеренной на судне)

Решение: Находим в нужной части диаграммы точку, соответствующую значениям V_s=10 узлов, q (КУ)=30⁰. Проведем из этой точки вертикальную линию в верхнюю часть диаграммы до пересечения с кривой τ = 7 с. Из полученной точки пересечения проведем горизонталь до пересечения со шкалой длины волны, где и получим λ = 130 м.

Задачу 2.

Судно двигается с курсовым углом (КУ) 40⁰ и скоростью V_s= (по заданию).

Определить зоны усиленной качки, если определен кажущийся период волны τ_к ширина судна В=24 м, начальная метацентрическая высота h=1.8 м.

Варианты задания

Задача 3.

Определить благоприятен ли курс т/х "Ленинский Комсомол."

(В=21,8 Т_θ=9,72 h=1,1 м) на волнении с λ = (по заданию) при U=17уз., курс судна 120⁰, направление бега волн 90⁰.

Варианты заданий

Задача 4.

Определить зоны усиленной качки для т/х "Ленинский Комсомол" при данных предыдущей задачи на нерегулярном волнении с интенсивностью h = (по заданию) и в баллах.

Варианты заданий

Задача 5.

При перевозке на судне руды поперечная метацентрическая высота составила h=2,8 м и судно испытывало резкую качку. Период собственных колебаний судна на техой воде Т_θ=7,2 с. На сколько надо повысить центр тяжести судна, чтобы увеличить период качки до Т_θ= (по заданию).

Варианты заданий

Литература.

1. Управление судном: Учебн. для вузов (С.П.Демин, Е.И.Жуков, Н.А.Кубачев и др. Под редакцией Снопкова В.И.) М.-Транспорт. 1991 -359 с.

2. Рекомендации по организации штурманской службы на судах Минморфлота СССР (РШС – 89). М: В\О "Мортехинформреклама", 1990 - 64 с.
