Порядок выполнения эксперимента. · Соберите цепь согласно схеме (рис.5.3)

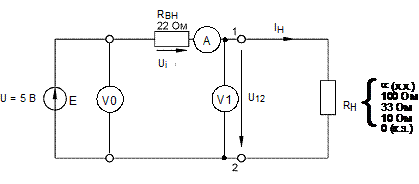

· Соберите цепь согласно схеме (рис.5.3).

Рис. 5.3

· Поскольку используемый источник питания стабилизирован (что означает равенство нулю его собственного внутреннего сопротивления), для цели данного эксперимента он должен быть дополнен сопротивлением R_ВН = 22 Ома.

· Для определения ЭДС источника E необходимо измерить напряжение на разомкнутых выводах 1 и 2 (режим холостого хода, R_Н = µ, U₁₂ = E).

· Для измерения тока короткого замыкания I_K между выводами 1 и 2 должна быть включена перемычка (режим короткого замыкания, R_Н = 0, I_H = I_K).

· Результаты измерений занесите в табл. 5.1 и перенесите их также на график (рис. 5.4) для построения требуемых характеристик.

Таблица 5.1

Рис. 5.4

Вопрос 1: Как велико падение напряжения на R_ВН, когда эквивалентный источник напряжения нагружен сопротивлением 100 Ом?

Ответ:.......................

Вопрос 2: Как влияет уменьшение внутреннего сопротивления источника R_ВН (например, до 5 Ом) на вид его характеристики I_H = f(U)?

Ответ:.......................
