Компановка соединительного штока

Компоновка соединительного штока соединяется с нижней частью ротора и с верхней частью ведущего вала и служит для передачи вращения от двигателя к ведущему валу и долоту.
Она также компенсирует угловую несоосность эксцентрического движения ротора и концентрического движения ведущего вала. Гибкость компановки достигается применением двух противоположных соединений универсального типа.

4. Компановка подшипников

Компановка подшипников не только передает крутящий момент и скорость вращения двигателя надолото, но также принимает на себя осевые и радиальные нагрузки, возникающие в процессе бурения.
Основная структура компоновки представляет собой группу подшипников. Компоновка ведущего вала гидравлических забойных двигателей имеет различную структуру.
Стандартная компановка подшипников имеет верхний инижний подшипники из карбида вольфрама, группу нажимных шарикоподшипников между ними, что обеспечиваетприемистостькнагрузкеи длительность срока эксплуатации. Герметичный ведущий вал имеет сходную структуру.
Такая конструкция обеспечивает увеличение межремонтного срока эксплуатации двигателя за счет применения сальниковых уплотнителей, благода ря чему работа компановки подшипниковпроисходитвгерметичных условиях, и изолирует этот узел от попадания промывочной жидкости.
Верхнийинижнийрадиальныйподшипниккомпоновки ведущего вала витового забойного двигателя изготовлены из сплава СС. В середине расположены нажимные плоские подшипники РйС с высокой переносимостью нагрузки и длительным сроком эксплуатации.

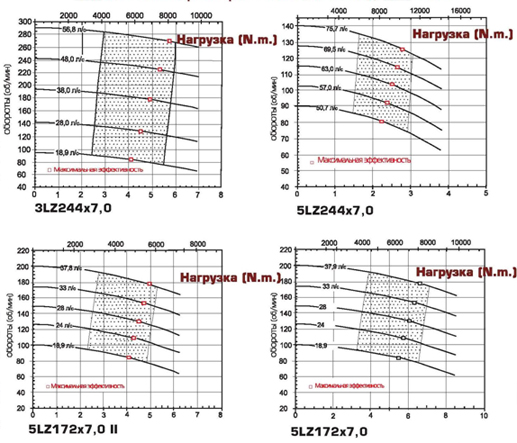

Технические характеристики винтовых забойных двигателей ВЗД
