комплексов

Технические средства, обеспечивающие выполнение всех видов работ (операций) с космическими средствами на всех этапах эксплуатации, объенинены термином «технологическое оборудование». Образно говоря, технологию подготовки к пуску и пуск РКН обеспечивает технологическое оборудо­вание.

Под технологическим оборудованием (ТлОб) РКК понимается сово­купность подвижных и стационарных технических средств, предназначенных для выполнения технологических операций с РКН в период ее эксплуатации, а также для эксплуатации самих этих средств, размещенных на пусковых уста­новках, командном пункте, на ТК и СК РКК.

Состав технологического оборудования РКК согласно действующим ГОСТ и ОТТ представлен на рисунке 1.

Рисунок 1- Состав технологического оборудования РКК

Технологическое оборудование ТК (ТлОб ТК) и технологическое обо­рудование СК (ТлОб СК) предназначено для проведения всех видов работ с РКН и / или ее составными частями на ТП и СП соответственно.

В состав ТлОб СК входят пусковые установки и пусковое оборудование. Основная функция ПУ - обеспечить пуск РКН. Под пуском ракеты понимают совокупность процессов, протекающих в системах пусковой установки и са­мой ракеты от момента подачи команды на пуск до схода ракеты с ПУ. На ПУ размещается пусковое оборудование для РКН, представляющее собой сово­купность устройств, предназначенных для подготовки к пуску и пуска РКН.

Транспортно-установочное оборудование РКК предназначено для пе­регрузки, транспортирования, стыковки и расстыковки, установки и снятия на (с) ПУ ракет комического назначения и ее составных частей.

Проведение автономных и комплексных проверок бортовых систем РН,
КГЧ, ТО РКК, комплектующих изделий, запасных частей и принадлежностей
обеспечивает контрольно-поверочная аппаратура РКК.

Регламентное оборудование РКК - комплекс технических систем и сис­тем электроснабжения, предназначенный для проведения профилактических мероприятий и проверок элементов РКК с целью поддержания их в исправном состоянии в процессе эксплуатации.

Комплект средств хранения - совокупность подвижных и стационар­ных технических средств, предназначенная для проведения всех видов работ при хранении РКН (ангаро-складские тележки, стеллажи, комплекты обслужи­вания в виде лестниц, стремянок, подставок, площадок и пр.).

По физической природе процессов функционирования технологическое оборудование подразделяется на механическое, электротехническое и радио­техническое.

Механическое технологическое оборудование подразделяется на транспортное, транспортно-установочное, заправочное и стартовое. Транспортное оборудование состоит из средств авиационного, железно­дорожного и автомобильного транспорта (длиннобазные шасси, прицепы, по­луприцепы и др.) и специальных плавсредств (морские суда).

В транспортно-установочное оборудование входят:

• подъемно-перегрузочное оборудование (мостовые и автомобильные
грузоподъемные краны, такелажные приспособления и др.),

• монтажно-стыковочное оборудование (монтажно-стыковочные те­-
лежки, сборочные стенды, стапели и др.);

• установочное оборудование (установщики, транспортно - установоч­-
ные агрегаты и тележки и др.).

На рисунке 2 представлен установщик лафетного типа РКК «Союз».

Заправочное оборудование (ЗО) - совокупность технических средств, предназначенная дня транспортирования и хранения КРТ и сжатых газов, за­правки РН и слива КРТ из РН при несостоявшемся пуске, производства сжа­тых газов и заправки ими РН, создания вакуума, для подготовки тепло-, холо-доносителей и хладоагентов.

Схемы систем заправки РН и КА, нейтрализации КРТ и вакуумного обо­рудования представлены на рисунках 3, 4.

В группу З0 входят:

•средства транспортирования, хранения и заправки КРТ (железнодо­рожные и грунтовые цистерны, стационарные хранилища КРТ, стационарные и подвижные системы заправки, системы нейтрализации паров и проливов КРТ);

• заправочное оборудование сжатых газов (стационарные и подвижные компрессорные станции, установки по производству азота и кислорода, систе­мы хранения и заправки сжатыми газами);

• средства термостатирования (холодильные машины, нагревательные устройства);

• средства вакуумирования (барокамеры, пневмовакуумные системы).

Рисунок 2 - Установщик лафетного типа:

а - общий вид в транспортном положении; б - общий вид при установке РКН на ПУ; 1- нижний ложемент; 2 - откидная консоль стрелы; 3 -замок консоли; 4 - стрела; 5 - тарированная опора; 6 - верхний захват; 7 - ходовая тележка; 8 - кабельная катушка; 9 - механизм доводки; 10 -«крыло»,стрелы; 11- стяжной болт; 12 - серьга подвески; 13 - оттяжное устройство; 14 - насосная установка; 15 - стяжка крепления; 16 - рама; 17 - гидроопоры; 18 - кабина управления; 19 - гидроцилиндр подъема стрелы; 20 - серьга; 21 - стрингер стрелы; 22 - штанга подвески

Рисунок 3 - Схема заправки баков РН горючим (керосином Т-1, РГ-1) (с внутренним дозированием) на СП: 1 - датчики уровня; 2 - разъемные соединения ракеты; 3 - фильтры; 4 - отсечные клапаны (вентили); 5 - дренажно-предохранительные клапаны; 6 -емкость-хранилище горючего; 7 - фильтры системы термостатирования (СТ); 8 - насосы СТ; 9 - теплообменник СТ; 10 - обратные клапаны; 11 -насосы заправки; 12 - сливная емкость

Рисунок 4 - Схема заправки КА токсичным КРТ (с внешним дозированием) на станции заправки КА: 1 - КА; 2 - емкость-хранилище КРТ; 3 - отсечные клапаны (вентили); 4 - дренажно-предохранительные клапаны; 5 - дроссельная шайба; 6 -наполнительное соединение; 7 - массовый дозатор; 8 - вакуумный насос; 9 - устройство для замера КРТ в дозаторе; 10 - сливная емкость;11 -; фильтр; 12 - теплообменник системы термостатирования; 13 -обратный клапан; 14 - центробежный герметичный насос

Рисунок 5 - Схема нейтрализации токсичного КРТ сжиганием:

1 - камера сгорания; 2 -вентилятор; 3 -отсечные клапан (вентили); 4 - дренажно-предохранительные клапаны; 5 – емкость углеводородного топлива; 6 - форкамера со свечой зажигания

Рисунок 6 – Схема нейтрализации токсичного КРТ химическим способом:

1 – адсорбер; 2 – горловина загрузки реагента; 3 – отсечные клапаны; 4 – насос; 5 – емкость нейтрализации

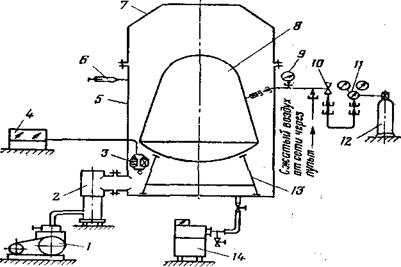

Рисунок 7 – Схема проверки объекта на герметичность в барокамере: 1 – насос; 2 – затвор; 3 – манометрический датчик; 4 – вакууметр; 5 – барокамера; 6 – натекатель; 7 – колпак барокамеры; 8 – объект испытаний; 9 – манометр; 10 – вентиль; 11 – редуктор; 12 – баллон с гелием; 13 – подставка; 14 – гелиевый течеискатель

• заправочное оборудование сжатых газов (стационарные и подвижные компрессорные станции, установки по производству азота и кислорода, системы хранения и заправки сжатыми газами);

• средства термостатирования (холодильные машины, нагревательные устройства);

• средства вакуумирования (барокамеры, пневмовакуумные системы).

Стартовое оборудование - совокупность технических средств, предназначенная для предпусковой подготовки и пуска РКН, а также для производства работ при несостоявшемся пуске. Основная часть стартового оборудования смонтирована на пусковой установке.

Электротехническое технологическое оборудование обеспечивает проведение автономных и комплексных испытаний РКН и ее составных час-тей, автономных испытаний приборов РН и КА, подготовки РКН к пуску, управление самим пуском путем обмена электроэнергетическими и информационными потоками между технологическим оборудованием и РКН.

В его состав входят контрольно-поверочное оборудование, система дистанционного управления подготовки и пуска РКН, система электроснабжения потребителей ТК и СК.

2 Практическая часть

1) Объяснить и представить графически принцип действия и устройство узлов, элементов, установок, сборок гидравлической системы транспортно-установочного агрегата технологического оборудования стартового комплекса.

Таблица 1.

3 Отчетность по лабораторной работе

Для защиты лабораторной работы студент должен представить отчет, выполненный согласно ГОСТ. Объем отчета должен быть около 10 листов формата А4, графически он может быть выполнен от руки или с помощью оргтехники (текст может быть машинописным или выполненным на принтере). В отчете должны быть представлены:

- титульный лист;

- план лабораторной работы;

- введение;

- содержание (основная часть) выдается индивидуально преподавателем по вариантам заданий;

- заключение;

- список литературы.

Контрольные вопросы

1. Понятие – «Технологическое оборудование».

2. Что такое - регламентное оборудование РКК?

3. Что такое - комплект средств хранения?

4. Что такое - механическое технологическое оборудование?

5. Что такое - заправочное оборудование?

6. Что такое - стартовое оборудование?

Литература

1. Авдуевский В.С., Успенский Г.Р. Космическая индустрия. - 2-е изд., перераб. и доп. - М.: Машиностроение, 1989. - 568 с.: ил.

2. Авдуевский В.С., Успенский Г.Р. Народно-хозяйственные и научные космические комплексы. – М.: Машиностроение, 1985. - 416 с.: ил.

3. Безопасность жизнедеятельности. Учебник для вузов / С.В. Белов, А.В. Ильницкая, А.Ф. Козьяков и др./Под общ. ред. С.В. Белова. 2-е изд., испр. и доп.- М.: Высш. шк., 1999.- 448 с.: ил.

4. Богданов Ю.В., Меньшиков В.А. - Отработка системы эксплуатации РКК; Учебное пособие. - М.: КОСМО, 1997. - 384 с.

5. Болотин В,В. Ресурс машин и конструкций, - М.: Машиностроение, 1990.- 448 с.

6. Боровиков В.В. Строительная механика наземного оборудования ракетных комплексов.-Учебник для вузов. МО РФ, 2001. - 426с.: ил.

7. Военно-космические силы: военно-исторический труд: В 2-х т. Т.1. Космонавтика и Вооруженные Силы. - М., 1997. - 286 с.: ил.

8. Военно-космические силы: военно-исторический труд: В 2-х т. Т.2. Становление Военно-космических сил. - М., 1998. - 431 с.: ил.

9. Военный энциклопедический словарь Ракетных войск стратегического назначения. - М.: ВА им. Петра Великого, 1999. - 634 с.: ил.

10. Волков Л.И. Управление эксплуатацией летательных комплексов. - Изд.2-е, перераб. и доп. - М.: Высшая школа, 1987. - 400 с.

11. Герасимов А.Б., Мазарченков В.А. Зарубежные ракеты-носители.-Б.м.: МОРФ, 1994.-98 с.

12. Голяков А.Д., Миронов В,П., Смирнов В.В. Испытания систем ракетно-космической техники: Учебник для ввузов / Под ред. В.В. Смирнова. - СПб.: ВИККИ им, А.Ф. Можайского, 1992. - 396 с.
