Основы расчета надежности систем. Общие понятия

Задача расчета надежности: определение показателей безотказности системы, состоящей из невосстанавливаемых элементов, по данным о надежности элементов и связях между ними.

Цель расчета надежности:

• обосновать выбор того или иного конструктивного решения;
• выяснить возможность и целесообразность резервирования;
• выяснить, достижима ли требуемая надежность при существующей технологии разработки и производства.

Расчет надежности состоит из следующих этапов:

1. Определение состава рассчитываемых показателей надежности.

2. Составление (синтез) структурной логической схемы надежности (структуры системы), основанное на анализе функционирования системы (какие блоки включены, в чем состоит их работа, перечень свойств исправной системы и т. п.), и выбор метода расчета надежности.

3. Составление математической модели, связывающей рассчитываемые показатели системы с показателями надежности элементов.

4.Выполнение расчета, анализ полученных результатов, корректировка расчетной модели.

Состав рассчитываемых показателей:

Системы с невосстанавливаемыми элементами	- cредняя наработка до отказа (T0с);
	- ВБР к заданной наработке Pс(t);
	- ИО к заданной наработке с(t);
	- ПРО к заданной наработке fс(t).
Системы с восстанавливаемыми элементами	- T0с; Pс(t); коэффициент готовности, коэффициент оперативной готовности, параметр потока отказов.

Структура системы – логическая схема взаимодействия элементов, определяющая работоспособность системы или иначе графическое отображение элементов системы, позволяющее однозначно определить состояние системы (работоспособное/неработоспособное) по состоянию (работоспособное/ неработоспособное) элементов.

По структуре системы могут быть:

• система без резервирования (основная система);
• системы с резервированием.

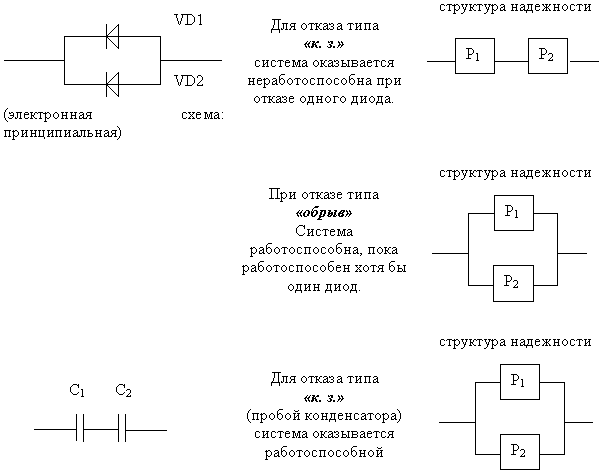

Для одних и тех же систем могут быть составлены различные структурные схемы надежности в зависимости от вида отказов элементов (см. таблицу).

Математическая модель надежности – формальные преобразования, позволяющие получить расчетные формулы.

Модели могут быть реализованы с помощью:

• метода интегральных и дифференциальных уравнений;
• на основе графа возможных состояний системы;
• на основе логико-вероятностных методов;
• на основе дедуктивного метода (дерево отказов).

Наиболее важным этапом расчета надежности является составление структуры системы и определение показателей надежности составляющих ее элементов.

Во-первых, классифицируется понятие (вид) отказов, который существенным образом влияет на работоспособность системы.

Во-вторых, в состав системы в виде отдельных элементов могут входить электрические соединения пайкой, сжатием или сваркой, а также другие соединения (штепсельные и пр.), поскольку на их долю приходится 10-50% общего числа отказов.

В-третьих, имеется неполная информация о показателях надежности элементов, поэтому приходится либо интерполировать показатели, либо использовать показатели аналогов.

Практически расчет надежности производится в несколько этапов:

1. На стадии составления технического задания на проектируемую систему, когда ее структура не определена, производится предварительная оценка надежности, исходя из априорной информации о надежности близких по характеру систем и надежности комплектующих элементов.

2. Составляется структурная схема с показателями надежности элементов, заданными при нормальных (номинальных) условиях эксплуатации.

3. Окончательный (коэффициентный) расчет надежности проводится на стадии завершения технического проекта, когда произведена эксплуатация опытных образцов и известны все возможные условия эксплуатации. При этом корректируются показатели надежности элементов, часто в сторону их уменьшения, вносятся изменения в структуру – выбирается резервирование.
