Основные теоретические положения. Исследование трехфазной электрической цепи





Лабораторная работа

Исследование трехфазной электрической цепи

при соединении приемников «звездой»»



Цель работы: Опытная проверка основных соотношений для цепи трехфазного тока при соединении приемников «звездой» как для симметричной, так и для несимметричной нагрузки фаз, а также исследование влияния нейтрального провода на величину фазных напряжений приемников энергии.





Основные теоретические положения

Трехфазной системой электрических цепей называется система из трех электрических цепей, в которых действуют синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга на 1/3 периода и создаваемые общим источником электрической энергии. Отдельные электрические цепи, входящие в состав трехфазной системы, называют фазами.

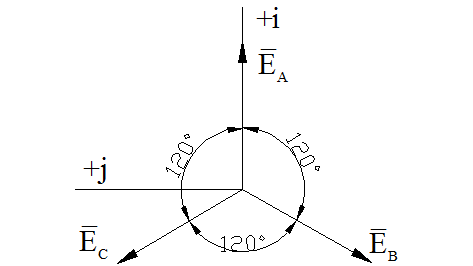

Как правило, трехфазные напряжения генераторов являются симметричными, т.е. векторы фазных напряжений равны между собой и сдвинуты друг относительно друга на 1200. На рис. 1 представлены графики ЭДС трехфазного генератора и векторная диаграмма.

а)

б)

Рис. 1.

Если за начало отсчета времени принять момент, когда ЭДС фазы А проходит через нуль и становиться положительной (рис. 1), то мгновенные значения ЭДС, индуктируемых в фазах А, В, С, соответственно равны:

Комплексы действующих значений фазных ЭДС генератора запишутся в следующем виде:

.

В практических расчетах часто пренебрегают внутренним сопротивлением фаз генератора, поэтому фазные напряжения UА, UВ, UС считают численно равными фазным ЭДС и изображают симметричной системой векторов (рис. 2).

Векторы линейных напряжений генератора также равны между собой и сдвинуты на 1200, образуют на векторной диаграмме замкнутый треугольник (рис. 2). Соотношение их абсолютных значений:

.

Рис. 2

Геометрическая сумма как фазных, так и линейных напряжений генератора равна нулю.

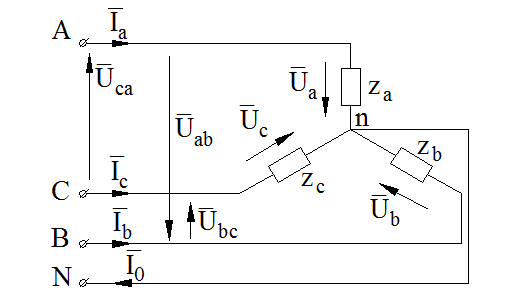

При соединении приемника «звездой» концы его фаз объединяются в одну точку, которая называется нулевой точкой, или нейтральной n (рис. 3).



При соединении «звездой» . Фазные напряжения нагрузки обозначаются UА, UВ, UС.

Рис. 3.

Система линейных напряжений нагрузки при пренебрежении сопротивлениями соединительных проводов, не что иное, как симметричная система линейных напряжений генератора. Таким образом, треугольник линейных напряжений нагрузки остается неизменным при любых изменениях нагрузки ( ав = АВ, вс = ВС, са = СА).

Однако, при симметричной системе линейных напряжений нагрузки система фазных напряжений может как угодно изменяться в зависимости от нарушения симметрии нагрузки. Соответственно будет изменяться и трехфазная система фазных токов. При нарушении симметрии системы фазных напряжений нагрузки между нулевыми точками генератора и нагрузки возникает разность потенциалов. Нулевая точка нагрузки смещается в ту или другую сторону от нулевой точки генератора. Напряжение между этими точками называется напряжением смещения нейтрали.

В практике широкое применение получили трехфазные цепи с нулевым проводом. Нулевой провод позволяет «выровнять» трехфазную систему фазных напряжений при несимметричной нагрузке, сделать ее полностью симметричной (если сопротивление нулевого провода близко по значению к нулю) или приблизить к симметричной при конечном значении сопротивления нулевого провода. Падение напряжения в нулевом проводе компенсирует разность потенциалов между нулевыми точками генератора и нагрузки.
