Устройство радиационных пирометров

По принципу действия пирометры излучения разделяют на оптические и радиационные.

В радиационных пирометрах используется тепловое действие полного излучения нагретого тела, включая как видимое, так и не видимое излучение. В связи с этим радиационные пирометры называются также пирометрами полного излучения. В качестве чувствительного элемента в радиационных пирометрах используется термобатарея из нескольких миниатюрных последовательно соединенных термопар 2 (рис.3), рабочие спаи которых нагреваются излучением объекта измерения (1), фокусируемых с помощью оптической системы (3). Возникающая Т.Э.Д.С. измеряется с помощью милливольтметра или автоматического потенциометра (4), градуированного в градусах.
Радиационные пирометры измеряют температуру поверхности тела бесконтактным способом по тепловому действию излучения. Энергия излучения от нагретого тела (рисунок 3) через линзу объектива концентрируется на чувствительную часть тер­мобатареи и вызывает ее нагрев.

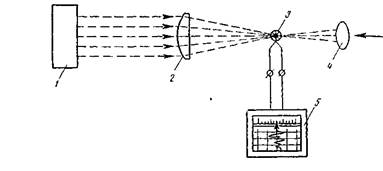

1- нагретое тело. 2 — объектив телескопа пирометра, 3 — термобатарея,

4 — окуляр для контроля наводки; 5 — измерительный прибор

Рисунок 3 - Схема действия радиационного пирометра

В настоящее время радиационные пирометры применяются для измерения температур в диапазоне от -40 до 2500°С. Положительной особенностью радиационных пирометров является то, что их можно применять также и для измерения невысоких температур, при которых объект измерения не дает видимого излучения. Возможно также измерение температуры тел, более холодных, чем окружающая среда. В последнем случае термобатарея не нагревается, а охлаждается во время радиационного теплообмена между ней и объектом измерения.

Радиационные пирометры, как и цветовые, пригодны для непрерывного измерения и регистрации температуры, а также для применения в системах автоматического регулирования.
