Линии грануляции с воздушным охлаждением

Линии грануляции полимеров.

Грануляция — это стадия подготовки пластика к переработке, заключающаяся в превращении полимерного материала в сыпучий продукт. Гранулированные материалы имеют большую насыпную плотность, прочность, хорошую сыпучесть и стабильные характеристики в течение длительного времени хранения. Они хорошо дозируются, хранятся, транспортируются, не пылят в производственных помещениях, уменьшают объем складских хранилищ и емкостей.

Набор оборудования, позволяющий полноценно осуществлять процесс гранулирования полимерного материала, называют линией гранулирования или грануляции, а само устройство для получения гранул — системой грануляции или гранулятором.

Рассмотрим различные системы грануляции на базе экструзионной техники. В линиях грануляции экструдер служит для получения расплава полимера или компаунда и создания давления, а система грануляции — для придания расплаву формы гранулы.

Виды грануляционных линий

В зависимости от типа и свойств отходов пластмасс выбирают систему горячего гранулировании и систему гранулирования с охлаждающей водой. Она, в свою очередь, делится на водокольцевую, подводную и стренговую

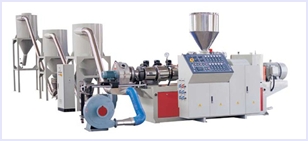

Линии грануляции с воздушным охлаждением.

При горячем гранулировании вращающиеся ножи разрубают расплав на торце экструзионной головки, вентиляторы охлаждают гранулы и потоком воздуха транспортируют их далее.

1.1. Стренговые линии гранулирования

Стренговые грануляторы являются наиболее простыми и весьма распространенными устройствами для получения гранул. В основе метода лежит получение заготовки в виде круглого прутка (стренги),который впоследствии режется специальным инструментом. Резка стренг может быть либо холодной, либо горячей.

При горячей резке расплав подается через стренговую экструзионную головку и режется еще до застывания. Затем гранулы попадают в ванну с водой, где охлаждаются. Далее гранулят подается в центрифугу, где отжимается под действием центробежных сил.

При холодной резке стренги охлаждаются в ванне, обдуваются, а затем режутся на гранулы и калибруются. Данная технология получения гранулированного полимерного материала является самой распространенной и наиболее применяемой.

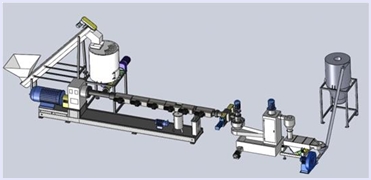

1.2. Водокольцевая линия гранулирования

Отличие водокольцевого гранулирования от горячего заключается в способе охлаждения. Гранулы охлаждаются специальным устройством, состоящего из сооснорасположенной по отношению к гранулирующей головке трубы, к которой снаружи по касательной приварены с двух сторон патрубки для воды, а с торцов — кольца. Вода под давлением поступает через один из патрубков внутрь трубы и, перемещаясь в ней по спирали, захватывает горячие гранулы, отбрасываемые вращающимися ножами, и уносит их через второй патрубок к устройству для обезвоживания. Поток воды с гранулой попадает в вертикальную центрифугу, где происходит эффективное отделение воды. Охлаждающая труба расположена на подвижной станине и может перемещаться по отношению к гранулирующей головке.

Все компоненты данной системы можно компактно расположить, что дает хорошее преимущество, если есть ограничение по площади. По стоимости эта линия будет дороже лини с воздушным охлаждением за счет дополнительного оборудования, нужного для рециклинга воды и сепарации.

1.3. Линия подводного гранулирования

При подводном гранулировании расплав рубится непосредственно в потоке воды, после чего в центрифуге они отделяются от воды и транспортируются далее. Вода же проходит очистку, нормализуется до 50-70 градусов и снова подается на охлаждение.

При небольших энергозатратах и занимаемой площади данный способ гранулирования является достаточно высокопроизводительным, но стоимость такой линии будет заметно выше своих конкурентов.
