Решение. 1 Из таблицы В.1 приложения В выписывают значения наружной освещенности в течение дня для сентября

1 Из таблицы В.1 приложения В выписывают значения наружной освещенности в течение дня для сентября. Последовательно подставляя значения Е _г ° в формулу (15), получают значения естественной освещенности в заданных точках Е _{г А} , Е _{г Б} , Е _{г В} . Результаты расчета записывают в таблицу 14.

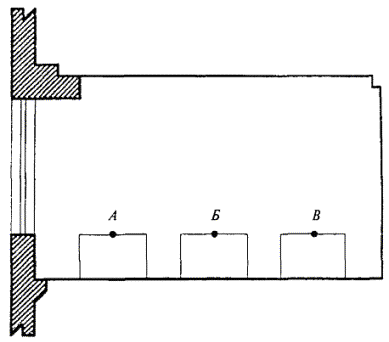

А, Б, В - Расчетные точки

Рисунок 27 - Схематический поперечный разрез школьного класса

Примечание - Учитывая, что в таблице В.1 приложения В для 50° с. ш. наружная освещенность не приведена, находят требуемое значение наружной освещенности методом линейной интерполяции.

Таблица 14

2 По данным таблицы 14 строят график рисунка 28, для этого проводят горизонталь через точку оси ординат, которой соответствует освещенность 300 лк, до пересечения с кривыми освещенности Е _{г А} , Е _{г Б} , Е _{г В} (кривые 1, 2, 3).

3 Проектируют точки пересечения горизонтали с кривыми на ось абсцисс; время использования естественного освещения в точке А определяют из соотношения:

t ₂ - t ₁ = 14 ч 00 мин - 8 ч 20 мин = 5 ч 40 мин.

Из рисунка 28 следует, что в точках Б и В при сплошной облачности осенью необходимо иметь постоянное дополнительное искусствен ное освещение, так как в течение всего дня на втором и третьем рядах парт естественная освещенность ниже нормированного значения.

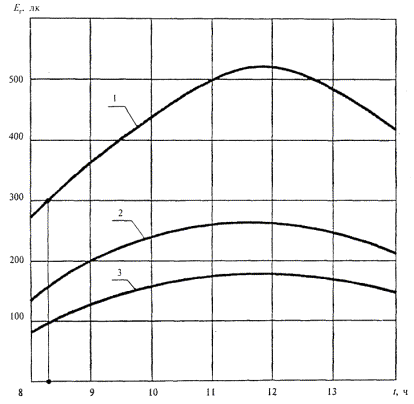

1 - в точке А; 2 - в точке Б; 3 - в точке В

Рисунок 28 - График изменения естественной освещенности в трех расчетных точках школьного класса в течение рабочего дня
