Обмен данными в Ethernet

Стандартные протоколы Ethernet определяют многие аспекты сетевого обмена данными, включая формат и размер кадра, время и кодировку.

Когда подключенные к сети Ethernet узлы отправляют сообщения, они их заключают в кадр, соответствующий стандартам. Кадры иначе называют протокольными блоками данных (PDU).

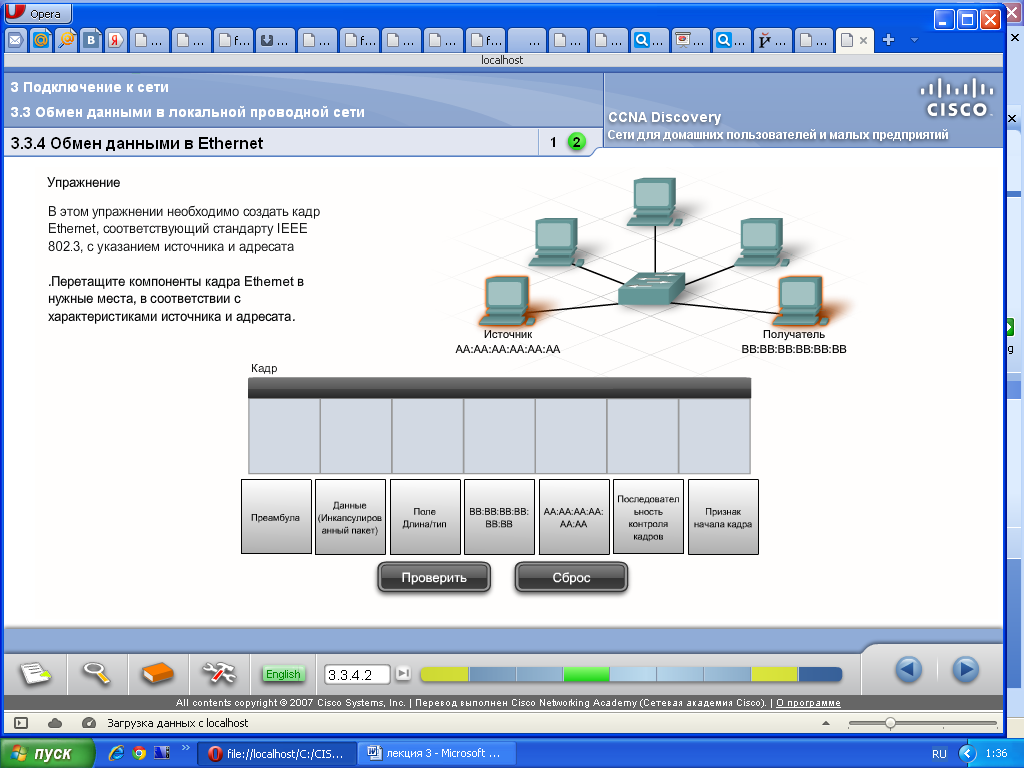

Формат кадров Ethernet определяет положение MAC-адресов получателя и источника и дополнительную информацию, в том числе:

начальные данные последовательности и времени;

начало разделителя кадров;

длину и тип кадра;

последовательность проверки кадра (для обнаружения ошибок передачи).

Максимальный размер кадров Ethernet составляет 1518 байт, минимальный - 64 байта. Не входящие в этот диапазон кадры принимающие узлы не обрабатывают. Помимо форматов, размеров и времени передачи кадра стандарты Ethernet определяют кодирование бит кадра при передаче по каналу. По медному кабелю биты передаются в виде электрических импульсов, по оптоволоконному кабелю - в виде световых импульсов.

Преамбула – определенная последовательность битов (0-1) с информацией, идентифицирующей начало кадра.

Признак начала кадра (start of frame delimiter – sfd) - образует отдельное поле пакета с информацией о начале кадра.

МАС-адрес получател – содержит МАС-адрес приемника (получателя). Может быть одноадресным, многоадресным (группа узлов) или широковещательным (все узлы локальной сети).

Поле Длина выполняет две функции: определяет тип используемого протокола и содержит информацию о длине поля данных.

Инкапсулированные данные содержит пакет данных.

Контрольная сумма содержит значение, создаваемое отправителем и пересчитанное получателем.
