Диагностика TCP/IP

Windows XP предоставляет несколько утилит для диагностики неисправностей, характерных для протокола TCP/IP:

· Ping (Packet InterNet Groper) - проверяет корректность конфигурации протокола TCP/IP и доступность другого узла.

· Ipconfig - проверяет конфигурацию протокола TCP/IP, включая адреса серверов DHCP, DNS и WINS.

· Finger - получает системную информацию с удаленного компьютера, поддерживающего сервис Finger.

· Nslookup - позволяет просматривать записи в базе данных сервера DNS, относящиеся к тому или иному узлу или домену.

· Hostname - возвращает имя локального компьютера для аутентификации.

· Netstat - отображает статистику протокола и текущее состояние соединений TCP/IP.

· Route - просматривает или изменяет локальную таблицу маршрутизации.

· Tracert - прослеживает маршрут от локального до удаленного узла.

· Агр - отображает локальный кэш соответствий IP-адресов адресам сетевых адаптеров.

Лабораторная работа 1

Предварительная подготовка.

1. Установите на все компьютеры сетевые карты и драйверы сетевых карт.

2. В Windows NT/2000/XP для установки сетевых параметров войдите с правами администратора.

3. Для определения сетевых параметров в Microsoft Windows можно воспользоваться мастером установки сети (Network Setup Wizard). Однако настройка сетевых параметров вручную предпочтительнее, так как позволяет контролировать все настройки.

Задание 1. Определите параметры сервера, для чего командой Пуск-Настройки-Панель управления откройте окно Панель управления, затем щелкните на ярлыке Сетевые подключения. В окне Сетевые подключения выберите сетевое подключение и, щелкнув правой кнопкой мыши, выберите в контекстном меню команду Свойства.

Рис. 1.. Определение свойств компонента Протокол Интернета (TCP/IP) для сервера ЛВС

В окне Подключение по локальной сети - свойства укажите в списке компонент Протокол Интернета TCP/IP и щелкните на кнопке «Свойства». После этого откроется окно Свойства: Протокол Интернета (TCP/IP). Включите вариант Использовать следующий IP-адрес и задайте необходимые сетевые параметры, например, как показано на рис. 1.

Задание 2. Определите параметры сетевого подключения одной из рабочих станций ЛВС, задав IP-адрес компьютера 92.168.0.2, для чего откройте окно Сетевые подключения. В окне Сетевые подключения выберите сетевое подключение и, щелкнув правой кнопкой мыши, выберите в контекстном меню команду Свойства.

Примечание, Обратите внимание, что IP-адрес должен быть уникальным и не может повторяться внутри одной подсети. Маска подсети устанавливается автоматически.

В окне Подключение по локальной сети - свойства укажите в списке компонент Протокол Интернета TCP/IP и щелкните на кнопке «Свойства» в окне Свойства: Протокол Интернета (TCP/ IP). Включите вариант Использовать следующий IP-адрес и задайте необходимые сетевые параметры, например, как показано на рис. 2.

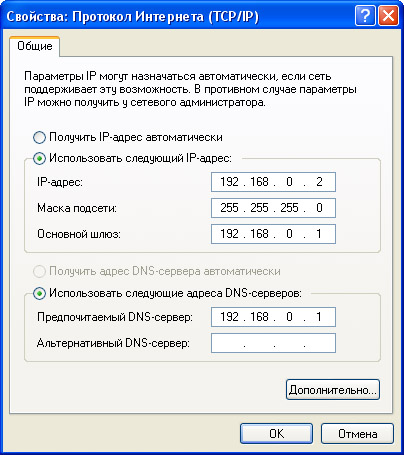

Рис. 2. Определение свойств компонента Протокол Интернета (TCP/IP) для рабочей станции ЛВС

Перезагрузите компьютер для вступления в силу изменений параметров сетевого подключения.

Задание 3. Определите настройки протокола IP вашего компьютера.

Для этого запустите программу ipconfig. Чтобы получить доступ к командной строке, выберите в меню Пуск команду Программы-Стандартные-Командная строка. В окне Командная строка введите команду ipconfig, как показано на рис. 3.

Для того чтобы определить имя локального компьютера, задайте команду Hostname. На рис. 3 имя компьютера: teacher.

Рис. 3. Определение настроек IP-адреса компьютера.

вопросы

1. Что такое компьютерные сети, каков их состав и назначение?

2. В чем заключаются преимущества объединения компьютеров в вычислительные сети?

3. Как вы понимаете принцип взаимодействия компьютеров в сети «клиент-сервер»? Каковы отличия компьютеров-серверов и компьютеров-клиентов?

4. Какие вы знаете виды сетей и способы передачи информации в них?

5. Каково назначение различных уровней модели сетевого взаимодействия?

6. Зачем при передаче файлов по сети нужны протоколы?

7. Опишите отличия между методами передачи данных в компьютерных сетях: симплексный, полудуплексный и дуплексный.

8. Что такое топология компьютерной сети?

9. Чем отличаются топологии типа «звезда», «кольцо» и «шина»?

10. Что такое Fast Ethernet?

11. Каковы особенности технологий передачи данных FiberChannel, ISDN?

12. Каковы отличия различных сред передачи данных: витая пара, коаксиальный кабель, оптический кабель?

13. В чем заключаются особенности беспроводных технологий передачи данных в компьютерных сетях?

14. Каково назначение сетевых карт?

15. Зачем нужны повторители при передаче данных?

16. Каково назначение концентраторов и коммутаторов? В чем их различие?

17. Каково назначение сетевой операционной системы?

18. Чем различаются основные подходы к организации управления ресурсами сети: таблицы объектов, домены и служба DNS?

19. Зачем используется IP-адрес компьютера?

20. Какие классы адресов используются в протоколе ТСР|1Р?

21. Каково назначение маски подсети?

22. В сетях каких классов IP-адресов более 1000 узлов?

23. В сетях каких классов IP-адресов только 254 узла?

24. Какие утилиты Windows XP используются для диагностики неисправностей в настройках протокола TCP/IP?
