Эквивалентная схема микроэлектрода

Эквивалентная схема пьезоэлектрического ИП

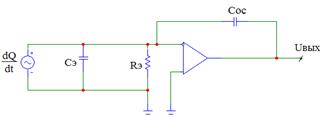

Схемы усиления сигнала пьезоэлектрического ИП: 1 – по напряжению; 2 – по заряду.

1)

2)

Конструкция одноэлементного ультразвукового ИП

1-электриеский соединитель,

2-корпус преобразователя,

3-схема настройки,

4-соединение с источником питания,

5-заземляющее соединение,

6-аккустический демпфер,

7-пъезоэлемент,

8-согласующий слой,

9- акустическая линза (бывает не всегда).

В качестве материала пъезоэлемента как правило использ керамика, на передн и задн поверхности к-рой напыляются электроды из серебра, затем пластинка керамики поляризуется в постоянном электрическом поле.

Конструкция хлорсеребряного электрода



Конструкция стеклянного (1) и металлического (2) микроэлектродов

1)

2)

Эквивалентная схема микроэлектрода

С1- емкость между клеточной жидкостью (электролитом) и кончиком электрода;

R1- сопротивление кончика электрода;

С2- емкость между стволом электрода и внешним электролитом;

R2- сопротивление канала ствола;

Сп- паразитная емкость входных цепей биоусилителя.
