Схема строения миоглобина кашалота

ПОНЯТИЕ ОБ АНТИГЕНАХ

ПОНЯТИЕ ОБ АНТИГЕННЫХ ДЕТЕРМИНАНТАХ (эпитопах)

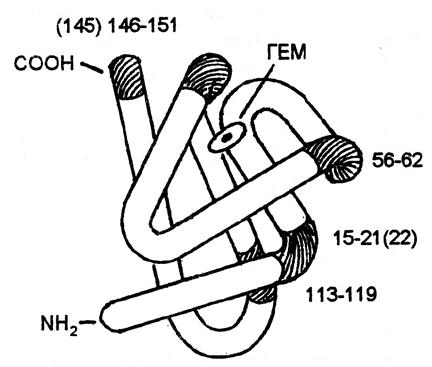

СХЕМА СТРОЕНИЯ МИОГЛОБИНА СПЕРМЫ КИТА

(один из примеров антигена)

Рис. Схема строения миоглобина спермы кита (по данным рентгеноструктурного анализа). Затушеванные участки – полипептидные последовательности, выступающие в качестве эпитопов для В-лимфоцитов. Цифры указывают на порядковый номер аминоксилотных остатков в первичной структуре полипептидной цепочки миоглобина спермы кита

СРАВНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА ЭПИТОПОВ

ДЛЯ В- и Т-ЛИМФОЦИТОВ

СХЕМА СТРОЕНИЯ МИОГЛОБИНА КАШАЛОТА

Рис. Схема строения миоглобина кашалота. Аминокислотные остатки 34, 53 и 113 образуют эпитоп, распознаваемый одним клоном В-лимфоцитов, а аминокислотные остатки 83, 144 и 145 составляют эпитоп, распознаваемый другим клоном В-лимфоцитов. Это примеры прерывистых эпитопов антигена. На основании реакции с изолированными пептидами был сделан вывод о том, что аминокислотные остатки 18-22 являются частью непрерывного эпитопа. Значительная часть цепи миоглобина образует a-спираль. Остаток 109 важен для распознавания миоглобина Т-лимфоцитами (до сих пор не обнаружены антитела, реагирующие с этим участком молекулы миоглобина).

СХЕМА ГИПОТЕТИЧЕСКОГО БЕЛКОВОГО АНТИГЕНА, НЕСУЩИХ НА СВОЕЙ ПОВЕРХНОСТИ ЦЕЛЫЙ НАБОР РАЗЛИЧНЫХ ЭПИТОПОВ

а – гипотетическая "контурная карта" поверхности глобулярного белка, на которой показано, что антигенные детерминанты представляют собой кластеры перекрывающихся эпитопов для разных клонов В-лимфоцитов. На карту "нанесены" центры участков контакта антигена с антителами.

б – "срез" гипотетического антигена, имеющего ось симметрии. Показаны шесть антигенных детерминант (эпитопов), в том числе две пары идентичных.
