Опыт 6. Получение линейчатого спектра

Установку собирают по рисунку 293. Перед демонстрацией опыта к работе подготавливают ртутно-кварцевую лампу. Для этого с помощью автотрансформатора плавно увеличивают на­пряжение, пока лампа не включится, о чем судят по показанию амперметра. Сила тока должна быть 2 А. Через 1—2 мин сила Трока уменьшится. С помощью автотрансформатора вновь устанав­ливают прежнюю силу тока. Так поступают несколько раз. Через 6 мин лампа будет работать устойчиво.

а) снимают светофильтр и направляют ультрафиолетовый пучок на щель и призму, на экране наблюдают линейчатый спектр.

(При настройке приходится перемещать объектив и призму для получения лучших результатов эксперимента.)

б) Вносят в фиолетовую часть спектра люминесцирующий эк­ран (из набора по флюоресценции или фосфоресценции) и на­блюдают его свечение. Переносят люминесцирующий экран в об­ласть за фиолетовой частью спектра и также наблюдают свече­ние, тем самым, обнаруживая ультрафиолетовое излучение.

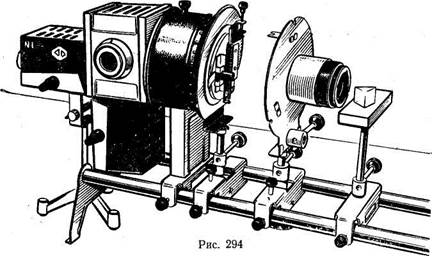

в)' Линейчатый спектр можно продемонстрировать, применив электрическую дугу. Установку собирают по рисунку 294. Внача­ле при узкой щели получают четкое изображение сплошного спект­ра, Не меняя положения установки, заменяют нижний угольный электрод другим, в котором предварительно вдоль оси сверлом де­лают канал. В канал насыпают соль, спектр которой предпола­гается наблюдать, например медный купорос. При включении дуги на фоне сплошного спектра просматриваются яркие линии линейча­того спектра.

Контрольные вопросы

1. Какие источники света можно применить в опытах 1—6?

2. Как можно продемонстрировать получение сплошного спектра (кроме опыта 1)?

3. Что представляет собой дифракционный спектр в опыте 4? Как объяснить наблюдаемую картину?

4. Для чего нужен тепловой фильтр в опытах с поляроидами?

5. Чем можно заменить люминесцирующий экран в опыте 6?

6. Как продемонстрировать спектр поглощения?
