Отутюженая и откоректированая плата

Каждый радиолюбитель сталкивался с проблемой изготовления качественной печатной платы для своего электронного устройства, в этой статье я расскажу, как дома изготовить довольно качественную печатную плату. Итак: для начала рисуем или скачиваем нужный нам шаблон "печатки", я пользуюсь программой Sprint-Layout 5.0 для нее платы идут в формате(LAY),и через нее печатаем плату на лазерном принтере, бумагу для этого дела берем из любого глянцевого журнала. Далее вырезаем нужный нам по размеру кусок фольгированного стеклотекстолита, шкурим его и обезжириваем растворителем (последний пункт я выполняю редко,платы выходят достойного качества) Потом из уже напечатанного листа вырезаем нужный кусок платы,накладываем отпечатаной стороной точно на стеклотекстолит накрываем одним слоем газеты и на дощечке (использую кухонную доску) проглаживаем утюгом на самом горячем режиме минуты две (газетный лист должен слегка пожелтеть) Сильно не перегреваем тонер может растечься,но это дело легко поправляется иглой,но об этом чуть позже.

Вырезанная плата

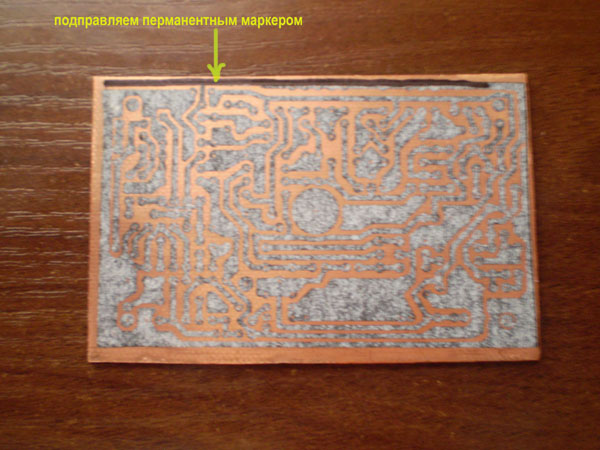

Проутюженную плату минут 10 отмачиваем в теплой воде,и после раскисания бумаги-снимаем ее.Под струйкой воды оставшиеся фрагменты бумаги скатываем подушечкой пальца. После просушки коректируем если это нужно дорожки перманентным маркером (не смывается водой) и если где-то тонер растекся (слиплись дорожки)процарапываем иглой. Можно протравливать.

отутюженая и откоректированая плата


Для протравки платы я использую раствор хлорного железа в воде,нагреваем его до 50-70 градусов и бросаем туда плату в- ремя травления в этом случае у меня составляет около 5 минут,если раствор холодный время увеличится примерно до 1 часа.
Если нет хлорного железа, возьмите 5 столовых ложек поваренной соли и 3 ст.л. медного купороса(можно купить в любом хозяйственном магазине)и растворите все в стакане горячей воды,время травления в горячем растворе около 20 мин.
Еще одно правило-почаще мешайте раствор во время травления.
