Расчет требуемого снижения шума

Задачами акустического расчета являются:

- определение уровня звукового давления от источника шума Р в расчетной
точке (РТ), на рабочем месте;

- определение необходимого снижения шума;

- разработка инженерных мероприятий по снижению шума дл допус­
тимого.

В зависимости от того, где находится расчетная точка— в открытом про­странстве или в помещении (рис. 6.5), применяют различные расчетные форму­лы [33].

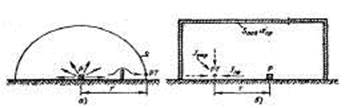

а - расчетная точка в открытом пространстве; б - расчетная точка в помещении

Рис. 6.5. Схема определения расчетной точки

При действии источника шума со звуковой мощностью W(рис. 6.5, а) ин­тенсивность шума J в расчетной точке определяется выражением

= W-0/(S_U3Jl-K)

(6.9)

где Ф - фактор направленности;

К - коэффициент, показывающий, во сколько раз ослабевает шум на пути., распространения при наличии препятствий и затухания в воздухе;

S_изл - площадь полусферы, на которую распределяется излучаемая энер­гия; в частности, если источник находится на ровной поверхности

A7LY

(6.10)

где г расстояние между источником звука и точкой наблюдения (рис.6.5).

Звуковые волны в помещении многократно отражаются, что приводит к увеличению шума на 10-15 дБ. Интенсивность звука 7 (рис. 6.5, б) складывается из интенсивности прямого звука J_пр, идущего непосредственно от источника звука, и интенсивности отраженного звука J _oтр

(6.11)

где В - постоянная помещения, м²;

В = А/(\-а_СР) где А - эквивалентная площадь поглощения, м²;

(6.12)

О._Ср о_из

(6.13)

a_ср - средний коэффициент звукопоглощения внутренних поверхностей помещения (в производственных помещениях а_ср = 0,1...0,4);

Постоянная помещения В может быть принята равной эквивалентной пло­щади поглощения А, т.е. В&А, или определена по формуле

В -

(6.14)

где В]ооо — постоянная помещения на среднегеометрической частоте 1000 Гц, определяемая в зависимости от объема помещения V (м³) по табл. 6.4; ju — частотный множитель (табл, 6.5).

Рассчитать уровень звукового давления (дБ) в искомой точке можно по формуле

= L_w+\0\g(\

(6.15)

где L_w - уровень звуковой мощности источника шума, дБ;

_пр — приведенный к единице площади 5 коэффициент звукопоглощения внутренних поверхностей помещения (в производственных помещениях а_ср = 0,1...0,4);

М3)____________________________________________________________________

Помещение

С небольшим, количеством людей (цеха металлообработки, вентиляционные)

С жесткой мебелью и большим числом людей или с небольшим числом людей и

мягкой мебелью (лаборатории, ткацкие, деревообрабатывающие цеха, кабинеты)

С большим числом людей и мягкой мебелью (комнаты управлений залы конструк­торских бюро, учебные аудитории, жилые помещения, рестораны)

Помещения со звукопоглощающей облицовкой потолка и части стен

Таблица 6.5 - Значения частотного множителя /и для помещений различных объемов

Если источник шума и расчетную точку разделяют какие-либо препятст­вия, например, кабины, кожухи, перегородки, экраны, то в. формулу (6.15) нужно добавить со знаком «-» величину снижения уровня звуковой мощности.

Требуемое снижение уровня шума определяется по формуле

L-L

N

(6.16)

где L - фактический суммарный уровень шума- в помещении или уровень шума оборудования (дБ), определенный по формулам (6.5), (6.6), (6.7) или (6.8);

L_n нормативное значение уровней шума, дБ (табл. 6.1).

Пример 6.4. Определить требуемый уровень снижения шума в отделении фасования кваса, в котором находятся 4 автомата, создающие шум со следую­щими уровнями: L,= 96 дБ, L₂= 88 дБ, L₃= 94 дБ, L₄= 91 дБ. Предельно допус­каемый уровень шума в цехе должен быть не более 80 дБ.

Решение. Так как в цехе находятся источники с разными уровнями, шума, воспользуемся методом парного суммирования и определим.суммарный уро­вень шума по формуле (6.8).

Для пары L₂= 88 дБ, L₄= 91 дБ (разница между ними 3 дБ, А = 1,7) сум­марный уро-веныпума L_2-4 = L_б + А = 91 + 1,7 = 92,7 дБ.

:Для пары.L₂-4 = 92,7 дБ, L₃= 94 дБ (разница между ними 1,3 дБ, А = 2,3)

суммарный уровень шума L2-4-3 = Lб + А = 94 + 2,3 = 96,3 дБ.

Для пары Ь₂.₄.3 = 96,3 дБ, Ь, = 96 дБ (разница между ними 0,3 дБ, Д = 2,9) суммарный уровень шума L₂-4-3, ⁼ Lб + ^ = 96,3 + 2,9 = 99,2 дБ.

Требуемый уровень снижения шума до нормативного определим по фор­муле (6.16) ALC_fp= L-L_N = 99.2-80 = 19,2 дБ

Вывод. Требуемое снижение шума в помещении 19,2 дБ.
