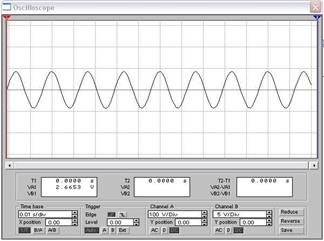

Порядок выполнения ⇐ ПредыдущаяСтр 2 из 2 При использовании программного обеспечения Electronics Workbench 5.12 1. Ознакомится с правилами техники безопасности при выполнении практических занятий и лабораторных работ. 2. Ознакомиться с принципом работы осциллографа. 3. Собрать схему (см. рисунок 1). 4. Кнопкой включить схему. Рис.6.1. 5. Дважды щѐлкнуть левой кнопкой мыши по значку осциллографа . 6. Перевести осциллограф в режим Expand ( кнопка ) 7. Установить на осциллографе значение чувствительности для канала А (Channel A) 100 B/дел (100V/Div), а значение длительности развѐртки (Time Base) – в режиме Y/T 0.01 c/дел (0,01 s/div). В результате на осциллографе появится изображение, показанное на рис. 6.2.
Рис. 6.2 8. Установить на источнике переменного синусоидального напряжения напряжение 1 В и частоту 500 Гц (500 Hz) (рис. 6.3).
Рис.6.3 9. С помощью установки чувствительности и длительности развѐртки добиться видимого изображения сигнала на осциллографе. 10. Собрать схему (рис.6.4) Рис.6.4 11. Установить значения чувствительности на канале А (Channel A) и канале В (Channel B) 200 B/дел (200 V/Div), а значение развѐртки 0,01 с/дел (0.01 s/div). В результате на осциллографе должно получиться изображение, показанное на рис.6.5.
Рис. 6.5. Контрольные вопросы 1. Принцип работы осциллографа. 2. Какими кнопками выбирается режим развѐртки? 3. Принцип работы ЭЛТ с электростатическим управлением. 4. Применение ЭЛТ с электростатическим управлением. 5. Принцип работы ЭЛТ с электромагнитным управлением. 6. Применение ЭЛТ с электромагнитным управлением. 7. Система обозначения ЭЛТ.
|
