Способ приготовления горючей смеси и подачи в камеру сгоранияОдной из основных трудностей приготовления горючей смеси является кратковременность этого процесса. Скорость движения воздуха и смеси во впускном тракте двигателя составляет 30 - 10м/с, а время смесеобразования иногда не превышает 0 02 с. Улучшению испарения топлива и процесса смесеобразования в этих условиях способствуют применение в качестве топлива легкоиспаряющейся жидкости, увеличение поверхности испарения распылива-нием топлива и обдув поверхности капель топлива, пониженное давление среды, в которую вытекает топливо, подогрев топлива и воздуха, подача из распылителя эмульсии

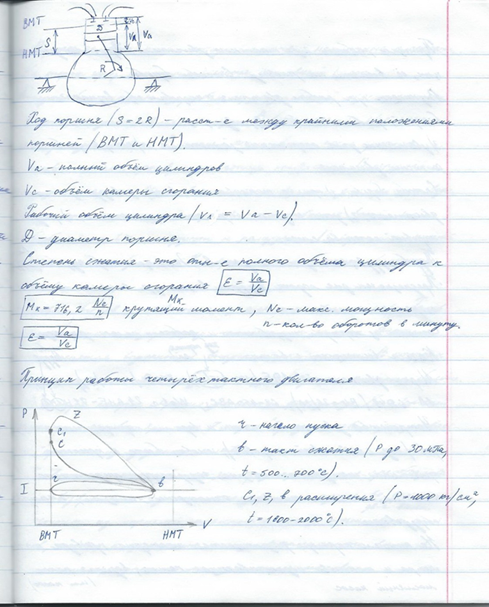

7)Принцип работы четырёхтактного двигателя При вращении коленчатого вала (рис.4, а) поршень движется от ВМТ к НМТ, объем в цилиндре увеличивается, давление уменьшается до 0,075-0,090 МПа. В это время с помощью газораспределительного механизма открывается впускной клапан (выпускной закрыт) и в цилиндр поступает чистый воздух. Осуществляется такт впуска. На индикаторной диаграмме (рис.4, д) линия ra. Коленчатый вал повернется на 180°. Воздух соприкасается с нагретыми стенками цилиндра и нагревается до 70-110°С.
Рис.4. Рабочий цикл и индикаторная диаграмма четырехтактного дизельного двигателя: а – впуск; б – сжатие; в – расширение; г – выпуск; д – индикаторная диаграмма. При дальнейшем вращении коленчатого вала поршень достигнет НМТ и поменяет направление движения, Впускной клапан закрывается, выпускной останется закрытым. Поршень движется от НМТ к ВМТ и сжимает чистый воздух (рис.4, б), объем его в цилиндре уменьшается, а давление и температура повышаются. К концу сжатия давление увеличивается до 3,5-4,0 МПа, температура – до 600-700°С. На индикаторной диаграмме линия az. В точке с через форсунку в цилиндр под высоким давлением впрыскивается дизельное топливо в мелко распыленном виде. Соприкоснувшись с нагретым воздухом, оно быстро испаряется, образуется горючая смесь, которая самовоспламеняется. В точках zz’ давление увеличивается до 6,0-8,0 МПа, а температура – до 1700—2000°С. Поршень меняет направление движения и движется от ВМТ к НМТ под давлением расширяющихся газов (рис.4, в). Происходит такт рабочего хода, при котором тепловая энергия преобразуется в механическую, а возвратно-поступательное движение поршня – во вращательное движение коленчатого вала и в виде крутящего момента передается через трансмиссию на колеса автомобиля. Коленчатый вал повернется на 180°. На индикаторной диаграмме линия z’b. С опусканием поршня в цилиндре объем над поршнем увеличивается, а давление газов к концу расширения уменьшается до 0,35-0,45 МПа. В этот момент открывается выпускной клапан и отработавшие газы устремляются в атмосферу. Поршень, дойдя до НМТ, начинает двигаться к ВМТ, вытесняя отработавшие газы из цилиндра. Происходит такт выпуска (рис.4, г). Давление газов в цилиндре уменьшается к концу выпуска до 0,120-0,105 МПа, а температура – до 650-600°С. Коленчатый вал повернется на 180°. На индикаторной диаграмме линия br. Таким образом, в дизельном двигателе полезной работе соответствует площадь (рис.4, д), ограниченная линией Fzz’bF, отрицательной работе (потерям) – линия aFra.
|
