Цепи управления включением ПСН-200

Для подачи напряжения 110 В в цепи управления включением ПСН необходимо включить автоматический выключатель SF4 («Управление силовыми цепями»), расположенный на панели автоматов в шкафу МПСУ и Д.

Включением ПСН управляет система МПСУ и Д. Через 3 секунды после выключения контактора КМ17 включается контактор КМ1 (1-я ступень пуска ПСН) по цепи (см. рисунок 17): провод 302 (+110 В), контакт автоматического выключателя SF4, провод 360, контакт вспомогательного контакта БВ QF1, провод 400, контакт тумблера SA17 «ПСН» (положение «Вкл»), провод 385, контакт реле А2-1 (РН-3000(1)), провод 386, контакт реле А2-2 (РН-3000(2)), провод 387, катушка электромагнитного контактора КМ1, провод 373, БУК-3 №11, провод 600.

Контактор КМ1 включается и замыкает свой силовой контакт в цепи питания ПСН 3 кВ. Через 2 секунды система МПСУ и Д выдает команду на включение контактора КМ2 (2-я ступень пуска ПСН), шунтирующего пусковой резистор R11 в цепи пинания ПСН.

Если через 1 секунду, после включения КМ2, не появился сигнал «Контроль ПСН», производится выключение контакторов КМ1 и КМ2. Повторное включение ПСН производится только после выключения БВ.

Если при включенном ПСН сигнал «Контроль ПСН» пропадает на время более 0,5 секунды производится выключение контакторов КМ1 и КМ2 аналогично.

Контроль включенного состояния ПСН системой МПСУ и Д осуществляется через замкнутые вспомогательные контакты контакторов КМ1 и КМ2 по проводам 379 и 380 соответственно. При установке тумблера SA17 в положение «Выкл» ПСН данной секции не включается.

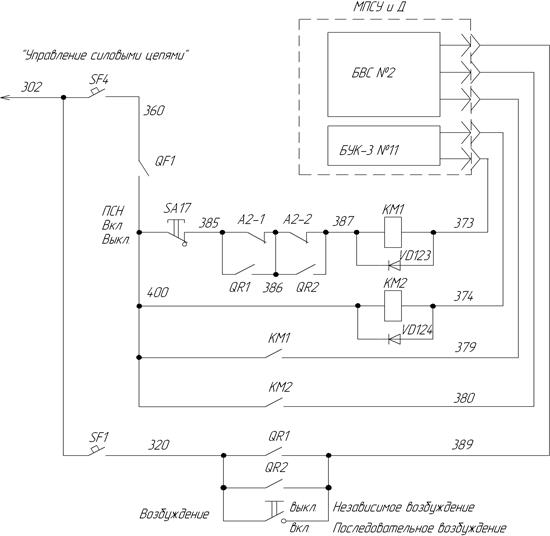

Рисунок 17.Схема цепи управления включением ПСН

При выводе из работы регулятора напряжения А2-1 РН-3000(1) или А2-2 РН-3000(2) переключателями QR1 либо QR2 их блокировки замыкают цепь включения контактора КМ1.
