Эксперимент №2
В качестве образца для испытаний использовался регулирующий клапан, установленный на трубопроводе системы теплоснабжения. Жидкое керамическое покрытие «Корунд» было нанесено на одну часть клапана. На изолированной и неизолированной частях были установлены датчики измерения плотности теплового потока и температуры на поверхности, аналогичные в эксперименте №1. Эти датчики были подключены к прибору Теплограф (описание работы прибора изложено в опыте №1).
Установка была выведена на стационарный режим работы и в течении 30 минут с интервалом 1 минута происходила фиксация результатов измерения.

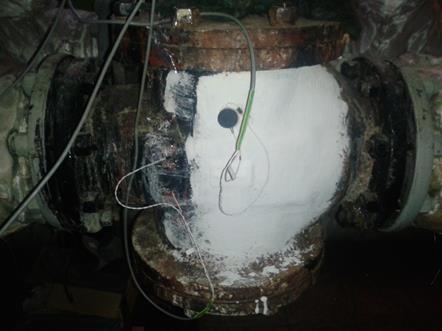

Общий вид клапана с нанесенным покрытием и установленными датчиками представлен на рисунке 1.13
|
|
Рисунок 1.13- Клапан с керамическим покрытием.
Результаты эксперимента
Данный эксперимент проходил при следующих условиях:
- температура воздуха внутри помещения
;
- относительная влажность воздуха в помещении
;
- температура теплоносителя
.
Температура внутреннего воздуха и влажность были измерены с помощью прибора Термогогрометр ЕХТЕСН М0297. Температура теплоносителя с помощью встроенного в трубопровод датчика измерения температуры фирмы Danfoss, который передает информацию на контроллер ЕСL фирмы Danfoss.
Все полученные данные (температура и плотность теплового потока), для каждой точки были обработаны в программе «Терем-4». На основании этих данных были построены графики изменения плотности теплового потока и температуры на поверхности и вычислены среднии значения этих величин.
Точка 1
Рисунок 1.14. - Изменение плотности теплового потока во времени.
Среднее значение плотности теплового потока q=394 Вт/м2.
Рисунок 1.15.- Изменение температуры на поверхности во времени.
Среднее значение температуры Т=65,8 °С.
Точка 2
Рисунок 1.16. - Изменение плотности теплового потока во времени.
Среднее значение плотности теплового потока q=411 Вт/м2.
Рисунок 1.17.- Изменение температуры на поверхности во времени.
Среднее значение температуры Т=70,96 °С.
Результаты экспериментальных данных приведены в таблице 1.2
Таблица 1.2.
| № точки | Плотность теплового потока, q, Вт/м2 | Температура на поверхности Т, °С | |
| 65,8 | |||
| 70,96 | |||
Также клапан был обследован с помощью тепловизора FLIR P 660.

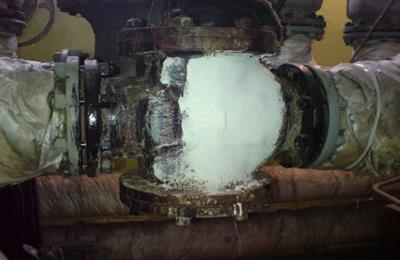

Рисунок 1.18.- Общий вид клапана
Рисунок 1.19. – Термограмма клапана.
| Sp1 Температура | 65.6 °C |
| Sp2 Температура | 70.9 °C |
| Sp3 Температура | 71.5 °C |
| Sp4 Температура | 61.8 °C |
| Ar1 Максимальная температура | 71.0 °C |
| Ar1 Минимальная температура | 59.5 °C |
| Ar1 Средняя температура | 67.9 °C |
Точку Sp4 необходимо исключить из анализа, так как на этом месте находится выпуклая часть клапана, на которой написан завод изготовитель.
