Расчёт естественного освещения

Место строительства г.Горький. Пролёт 12 м, длина пролёта 96 м, высота пролёта 10,8м. Коэффициент отражения потолка ρ₁ = 0,7; стен ρ₂ = 0,4; пола ρ₃ = 0,15. Затемнение противоположными зданиями отсутствует.

Определение площади окон

1. По формуле 1 п.2.4 /6/ определяем нормированное значение КЕО

,

для г. горький, находящегося III-ом поясе светового климата

- КЕО, принимаемый по табл. 1 и 2 /6/, ;

m- коэффициент светового климата, принимаемый по табл.4 /6/, m = 1;

c - коэффициент солнечности климата, принимаемый по табл. 5 /6/, с = 1.

2. Расчёт площади световых проемов производим по формуле 5 /6/

,

где S_о - площадь световых проемов;

S_п - площадь пола помещения, S_п = 1152 м²;

К_з – коэффициент запаса, принимаемый по табл. 3 /6/, К_з=1.3

е_н - нормированное значение КЕО,

- световая характеристика окон, значение которой принимается по табл. 26 /6/ в зависимости от отношений и , которые соответственно равны 10 и 1,4; ;

- общий коэффициент светопропускания, определяемый по формуле 7 /6/

,

где - коэффициенты, определяемые по табл.28, 29 /6/;

= 0,9; = 0,9; = 1; = 1; = 1;

- коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию, принимаемый по табл. 30 /6/.

Для определения коэффициента предварительно находим средневзвешенный коэффициент отражения по формуле

,

где - коэффициенты отражения потолка, стен, пола;

- площади потолка, стен и пола.

Вычислив отношения = 1,4, = 0,5, =10, по табл.30 /6/ находим = 1,15.

Ввиду отсутствия противостоящих зданий К _зд =1.

Подставив найденные ранее значения в формулу 5 /6/, определяем требуемую площадь световых проемов

.

Определение значений КЕО в пяти характерных точках данного пролета

Расчет КЕО в характерных точках проводим по формуле 8 /6/

,

поскольку противостоящих зданий нет, Е _зд = 0, и формула приобретает вид.

.

Значение геометрического КЕО находим по формуле 13 /6/

,

где n₁ - количество лучей по графику 1 Данилюка, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения;

n₂ - количество лучей по графику 2 Данилюка проходящих от неба через световые проемы в расчетную точку на плане помещения.

Определим значения n₁, n₂ для пяти характерных точек данного пролета:

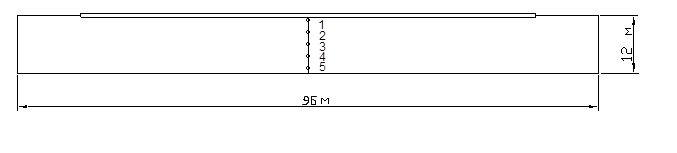

- вычерчиваем на кальке поперечный разрез и план пролёта в одном и том же масштабе;

- накладываем поперечный разрез на график 1 Данилюка, совмещая полюс 0 графика с характерной точкой, а нижнюю линию с условной рабочей поверхностью, и подсчитываем количество лучей, проходящих от небосвода через световой проём - n_1i;

- отмечаем, что через центр светопроёма – точку С на разрезе - проходит концентрическая окружность под определенным номером;

- накладываем план пролёта на график 2 Данилюка таким образом, чтобы ось светового проёма совместилась с горизонталью под номером концентрической окружности, а проекция уровня рабочей поверхности с вертикальной осью графика; подсчитываем количество лучей, проходящих от небосвода через световые проёмы n_2i

- значения n_1i и n_2i

n₁₁=10 n₂₁=90

n₁₂=22 n₂₂=68

n₁₃=17 n₂₃=60

n₁₄=13 n₂₄=58

n₁₅=11 n₂₅=56

- на поперечном разрезе данного пролёта определяем, что середина участка неба, видимого из характерной точки через световой проём, находится под углом α; по значению угла α по таблице 35 /6/ находим коэффициент, учитывающий неравномерную яркость облачного неба МКО, q_i

a1=78º q1=1,27

a2=57º q2=1,15

a3=42º q3=1

a4=33º q4=0,9

a5=27º q5=0,8

- определив отношения b/h₁, l_пр/b, l/b и , по таблице 30 /6/ находим r_1i

r₁₁=1,05

r₁₂=1,1

r₁₃=1,15

r₁₄=1,2

r₁₅=1,25

- коэффициенты и К_з находим по таблицам 3, 28, 29 /6/

=0,81 К_з=1,3

- по формуле находим значение КЕО для характерных точек

=(0,01·10·90)·1,27·1,05·0,81/1,3=14,28

=(0,01·22·68)·1,15·1,1·0,81/1,3=11,8

=(0,01·17·60)·1·1,15·0,81/1,3=7,3

=(0,01·13·58)·0,9·1,2·0,81/1,3=5,1

=(0,01·11·56)·0,8·1,25·0,81/1,3=3,8

- по значениям КЕО в пяти характерных точках на поперечном разрезе пролёта строим кривую освещённости.

Для комплексной оценки светотехнических качеств пролёта сравниваем значение КЕО в точке наиболее удалённой от светового проёма =3,8 с нормативным значением e_n=2, следовательно, освещённость обеспечена.
