УДАРНО-КАНАТНОЕ БУРЕНИЕ







При глубине скважины более 10 м процесс ручного ударно-вращательного бурения становится очень тяжелым и трудоемким. Длинные штанги гнутся, трудно избежать искривления оси скважины, много времени уходит на свинчивание-развинчивание штанг, возникает опасность их разрыва. А когда бур не идет, натыкаясь на камни, работа превращается в настоящее мучение.

Между тем дело можно существенно облегчить, если штанги заменить стальным тросом или даже веревкой и производить бурение только ударным способом. В настоящее время этот ударно-канатный способ имеет некоторое промышленное значение, применяясь в основном при бурении глубоких скважин на воду.

Станок ударно-канатного бурения для сооружения колодцев был изобретен еще в Древнем Китае, и в принципе он не отличается от современных конструкций. Древнее техническое оборудование было преимущественно деревянным и приводилось в движение вручную. Несмотря на медленные темпы бурения, которое иногда длилось несколько лет и даже десятилетий, сооружались глубокий колодцы глубиной 1200—1500 м. Правда, строились они для добычи рассола и газа, а не для получения питьевой воды.

Ударно-канатное бурение подробно описано в брошюре профессора Е. Е. Скорнякова «Как находить воду посредством бурения и устраивать простейшие буровые колодцы», изданной в 1922 г.

В своей брошюре Е. Е. Скорняков упоминает буровой снаряд Шитца, который «работает чрезвычайно быстро и просто. В течение дня, если работать вдвоем, со всеми приготовлениями, можно легко пробить скважину диаметром 270 мм до 20 м глубиной». Буровой снаряд Шитца состоял всего из четырех несложных инструментов и был доступен для изготовления в любой кузнице (рис. 31).





Рис. 31. Буровой снаряд Шитца.





Перед бурением в скважину глубиной 1 м (делается буравом) устанавливают вертикально столб диаметром 140—200 мм и закрепляют оттяжкой за якорь. На верху столба заранее делают поперечину (в виде глаголицы) с подкосом и блоком. Подвешенным на блоке буравом намечают центр скважины. Начинают проходку скважины тем же буравом на глубину 1 м.



  Рис. 32. Обсадная труба из досок.

Далее работу ведут коническим стаканом – это основной инструмент. Поднимают его за верёвку на высоту 1 —1,5 м и бросают. Стакан врезается в дно скважины, грунт входит в него, уплотняется и удерживается в стакане, пока его вытаскивают на поверхность. Может случиться, что стакан будет забирать грунта слишком мало иди совсем его не забирать. Это происходит в тех случаях, когда грунт очень тверд и сух или состоит из сыпучего песка или песка, напитанного водой (плывуна). В первом случае надо подливать в забой воду, во втором – подсыпать немного растительной земли и незначительно смачивать водой. Можно также пустить в дело цилиндрический стакан или желонку. Последняя и предназначена для проходки сыпучих и оплывающих грунтов, поскольку снабжена клапаном. С помощью желонки можно извлекать и довольно большие камни, лишь бы они смогли пройти в отверстие под клапан.

Желонка в плывучих грунтах будет успешно забирать породу. Но поскольку порода будет заливать скважину, проходку скважины придется вести одновременно с опусканием обсадной трубы. Материалы, из которых делают обсадные трубы, могут быть самыми разными, здесь же мы пока остановимся на конструкции обсадной трубы из досок (рис. 32). Это один из самых доступных вариантов. Заметим, что современные материалы позволяют несколько упростить конструкцию дощатой обсадной трубы — шипы сделать вставными, а все соединения собрать на водостойком синтетическом клее, например, эпоксидном, с запрессовкой шурупами или гвоздями. Доски нижнего конца обсадной трубы заостряют, закругляют и в них также просверливают отверстия для прохода воды в водоносном слое. Верхние доски устанавливают вразбег, чтобы разнести стык при наращивании трубы. Обсадную трубу во время проходки скважины опускают до самого дна.

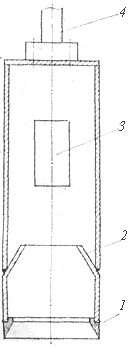

Рис. 33. Конический стакан в современном исполнении: 1 — башмак; 2 — конус; 3 — окно для чистки; 4 — ударная штанга.

Описанный выше снаряд Шитца без помощи кузнеца изготовить совсем непросто. Так, даже в условиях довольно оснащенного ремонтно-механического цеха конический стакан автору сделать не удалось. Поэтому пришлось изготовить этот инструмент из двух отрезков труб: в нижней вырезали клинья кислородным резаком, нагрели до пластичного состояния, подогнули и заварили — получился конус (рис. 33).

Недостатком бурового снаряда Шитца является невозможность проходки скважины в породе с крупными валунами и сплошными каменными пропластами. Однако устранить этот недостаток сравнительно легко, если использовать долота (как при ударно-вращательном бурении), а веревку заменить стальным тросом. Тогда ударно-канатное бурение становится универсальным, пригодным для любых пород.

  Рис. 34. Канатный замок: 1 — корпус; 2 — шайба; 3 — втулка; 4 -отверстие для выхода воды.

Проходка твердых пород требует более сильного удара инструмента в забое. Достигается это применением тяжелой ударной штанги, которую можно сделать цельной или составной (из отдельных стальных болванок, штанг, заполненных бетоном). Соединять эти болванки лучше на фланцах с помощью болтов, поскольку цилиндрические резьбы от ударов быстро сминаются и разъединить потом болванки крайне трудно. В практике автора для проходки очень тяжелых пород (каменные плиты по 60—80 см толщиной одна над другой через 3—4 м) были использованы штанги общей массой до 500 кг. Понятно, что в этом случае уже без лебедки не обойтись, а веревку приходится заменить стальным тросом. Последний необходим здесь не только из-за прочности. Дело в том, что плоские долота необходимо при каждом ударе поворачивать на некоторый угол, чтобы они разрабатывали круглую скважину. Когда бурят ударно-вращательным способом, штанги поворачивают при каждом ударе руками. А как быть, если вместо штанг веревка? Замена веревки стальным тросом и позволяет осуществлять такой поворот с помощью специального устройства — канатного замка (рис. 34). Для крепления троса в замке его протягивают во втулку, конец расчаливают на отдельные проволоки, очищают до металлического блеска и вырезают пеньковый сердечник. Затем проволоки загибают вверх, чтобы они смогли войти в коническую расточку втулки, затягивают туда канат и заливают каким-либо легкоплавким металлом или сплавом. Втулка с закрепленным канатом должна в замке свободно вращаться, перемещаться вдоль оси и проскальзывать при закручивании-раскручивании каната. В этом как раз и заключается конструктивная идея канатного замка. Таким образом, при поднятии долота трос натягивается и раскручивается, поворачивая свободно висящее долото вместе со втулкой на некоторый угол. Когда же брошенное долото ударяет в породу, трос в результате снятия нагрузки снова закручивается, проворачиваясь в замке.



Назначение опорной шайбы замка — предохранить его корпус от расклепывания при ударах, отверстия служат для вытекания воды, попавшей в замок. Конусная гребенка в верхней части замка позволяет захватить замок с помощью ловильного приспособления при аварии, если трос вырвется из замка, и вытащить ударную штангу с инструментом на поверхность.

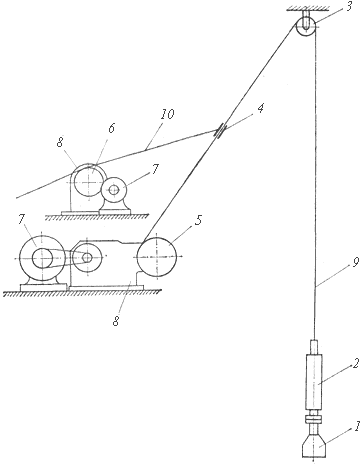

Рис. 35. Схема установки для ударно-канатного бурения: 1 — долото; 2 — ударная штанга; 3 — блок; 4— подвижный захват; 5 — канатный барабан; 6 — барабан для веревки; 7 — электродвигатель; 8 — редуктор; 9 — канат; 10 — веревка.

Чтобы осуществить удар в забое, то есть сбросить ударную штангу, с буровым инструментом с высоты тех же 1—1,5 м, надо оттягивать канат. Для этого удобно и просто использовать вторую лебедку. Например, с этой целью на выходной вал какого-либо редуктора, можно установить небольшой барабан 220 мм диаметром, а на него несколькими витками набросить капроновую веревку (рис. 35). Один конец этой веревки с помощью захвата следует укрепить на тросе. При натягивании второго конца веревки руками она (в результате трения на барабане) оттягивает трос. Если отпустить конец, веревка проскальзывает по барабану и штанга с инструментом падает в забой. Разумеется, по мере углубления инструмента в грунт трос необходимо протравливать, а при подъеме из забоя на поверхность веревку с захватом отсоединять. Промышленные установки ударно-канатного бурения для оттягивания каната снабжаются специальными устройствами с довольно сложной кинематикой, воспроизвести которые самодеятельному бурильщику сложно, да и не нужно.

Барабан для оттягивания каната можно сделать и с ручным приводом по типу старинного «донецкого» ворота. Такой ворот диаметром до 2 м делали из толстых досок, чтобы он выполнял роль маховика (для этого основную массу колеса надо по возможности разместить на ободе) и облегчал оттягивание каната благодаря инерции.

Надо сначала поработать штангами, чтобы прочувствовать всю прелесть ударно-канатного бурения. Скважина в этом случае идет совершенно отвесно, прямолинейно, глубина ее не лимитируется, лишь бы хватило троса, о быстроте подъема и спуска инструмента в забой не приходится и говорить, особенно если использовать лебедку с механическим приводом. Не требует сколько-нибудь значительных усилий и на подъем ударной штанги второй лебедкой.

Здесь не будут рассматриваться особенности бурения различных пород, слишком их много. Строитель колодца сам приспособится к «своим» породам, подбирая тот или иной инструмент. В ряде случаев дело облегчается, если в забой подливать воду. Тогда и процесс бурения идет легче, и разбуренные породы, особенно твердые, легче забрать желонкой.

  Рис. 36. Ловитель для канатного замка: 1 — корпус; 2 — траверса; 3 — штифт; 4 — зуб; 5 — скоба; 6 — канатный замок.

При каждом подъеме из забоя бурового инструмента его надо тщательно осматривать. И все же, несмотря на все предосторожности, случаются аварии. Наиболее слабым местом при ударно-канатном бурении является крепление стального троса в канатном замке. При заклинивании инструмента в забое трос иногда можно вырвать из замка. В этом случае для извлечения инструмента придется изготовить ловитель (рис. 36).

Рис. 37. Расширитель скважины: 1 — верхний фланец; 2 — корпус; 3 — ось; 4 — резец; 5 — подкладка; 6 — пружина; 7 — нижний фланец.

Перед спуском ловителя в скважину зубья его надо отвести в крайнее положение, сжав пружины и закрепив зубья штифтами. Когда ловитель наденется на верхнюю часть канатного замка — на конусную гребенку, торец замка приподнимет траверсу, штифты освободят зубья, и последние под воздействием пружин захватят замок за конические выступы.

Когда проходка скважины ведется с обсадной трубой, буровой инструмент должен проходить внутри трубы с зазором 10—15мм на сторону. Остающийся на стенках скважины лишний грунт будет срезаться обсадной трубой при ее опускании. Здесь опять весьма полезной окажется тяжелая штанга, которой трубу можно основательно пристукнуть и осадить вниз. Стальная труба в этом случае будет наилучшей.

Если скважина проходит через твердые пропласты камня, срезать стенки с помощью обсадной трубы уже не удастся. Можно попытаться расширить скважину эксцентричным долотом, но более эффективным инструментом является специальный расширитель. Этот расширитель имеет два резца, которые могут поворачиваться на оси и, выступая наружу, за края обсадной трубы, разрабатывать соответственно скважину большего диаметра. Расширитель работает вместе с долотом. Чтобы спустить расширитель в обсадную трубу, надо его резцы отогнуть вниз, сжав пружину.

Пройдя нижний обрез обсадной трубы, резцы под воздействием сжатой пружины (через подкладку) расходятся и устанавливаются в рабочее положение (рис.37). При падениях ударной штанги резцы срезают породу со стенок скважины за пределами обсадной трубы. Когда инструмент поднимают на поверхность, резцы упираются в края обсадной трубы, поворачиваются вниз, преодолевая сопротивление пружины, и проходят в обсадную трубу.
