Дефекто-технологическая ведомость. на ремонт Главного двигателя №1
|
|
На МРТО в период июль 2012 г.
на ремонт Главного двигателя №1
отработал ______________________
Старший механик: подпись___________________
Второй механик: подпись___________________
Бригадир: Горицкий А.Е. подпись___________________
Дата ____/____________/_______г.
До ремонта
| Втулка рабочего цилиндра |
| 6NVD482AU | Втулки цилиндров | ||
| Ø 320 мм | Диаметр | Овальность | Конусность |
| При выпуске из КР | 320+0,05 | 0-0,04 | 0,05 |
| При выпуске из Ср | 321,6 | 0,41 | 0,41 |
| При выпуске из ТР | 321,6 | 0,41 | 0,41 |
| Предельный при эксплуатации | 321,8 | 0,5 |
| Место замера | Номер втулки | ||||||
| D1 | по оси | 320,10 | 320,15 | 320,08 | 320,18 | 320,18 | 320,18 |
| по ходу | 320,10 | 320,23 | 320,07 | 320,20 | 320,15 | 320,20 | |
| D3 | по оси | 320,07 | 320,09 | 320,07 | 320,14 | 320,10 | 320,10 |
| по ходу | 320,09 | 320,10 | 320,09 | 320,14 | 320,14 | 320,12 | |
| D4 | по оси | 320,06 | 320,02 | 320,05 | 320,05 | 320,05 | 320,03 |
| по ходу | 320,05 | 320,03 | 320,08 | 320,07 | 320,10 | 320,04 | |
| овальность | 0,02 | 0,08 | 0,03 | 0,02 | 0,05 | 0,02 | |
| конусность | 0,05 | 0,21 | 0,03 | 0,15 | 0,13 | 0,17 |
Заключение специалиста: Все втулки соответствуют требованиям ТУ на ремонт.

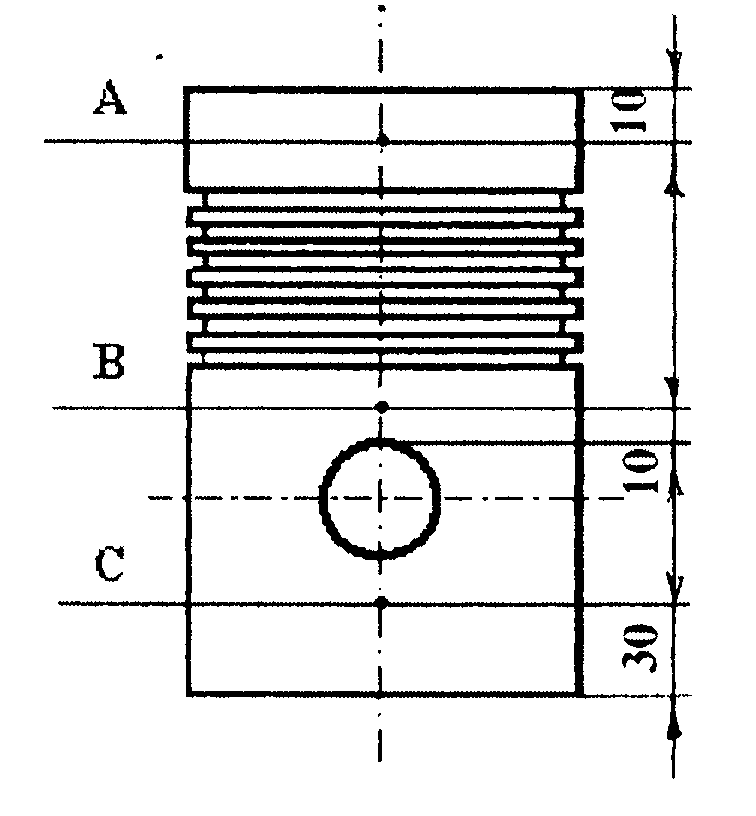

| До ремонта | Поршень рабочего цилиндра |
| Ø 320 мм | Ось | Ход |
| Номинальный | ||
| Предельный | ||
| Ø 130 | Бобышки | |
| Номинальный | ||
| Предельный |
| Место замера | Обмер поршня | Обмер Бобышек Ø 130 | ||||||
| Нос | Корма | |||||||
| А | Б | С | В | Г | В | Г | ||
| Ось | 318,40 | - | 319,48 | +0,04 | +0,03 | +0,04 | +0,03 | |
| Ход | 318,44 | 319,32 | 319,53 | |||||
| Ось | 318,38 | - | 319,49 | +0,05 | +0,03 | +0,04 | +0,03 | |
| Ход | 318,42 | 319,27 | 319,47 | |||||
| Ось | 318,38 | - | 319,50 | -0,01 | ||||
| Ход | 318,45 | 319,25 | 319,40 | |||||
| Ось | 318,45 | - | 319,48 | -0,01 | ||||
| Ход | 318,43 | 319,25 | 319,52 | |||||
| Ось | 318,39 | - | 319,47 | +0,01 | +0,02 | +0,01 | +0,02 | |
| Ход | 318,40 | 319,30 | 319,48 | |||||
| Ось | 318,42 | - | 319,48 | +0,03 | +0,03 | +0,02 | +0,03 | |
| Ход | 318,45 | 319,33 | 319,50 |
Заключение специалиста: Все Поршни и бобышки соответствуют требованиям ТУ на ремонт.
| До ремонта | Обмер зазоров: кольцо-поршень по ручью |
| Номинальный | |
| Предельно допустимый |
| После ремонта | Номер поршня | Номер цилиндра | |||||||
| К1 | 8,15 | 8,15 | 8,20 | ||||||
| К2 | 8,05 | 8,05 | 8,20 | ||||||
| К3 | 8,05 | 8,05 | |||||||
| К4 | |||||||||
| МС5 | |||||||||
| МС6 | |||||||||
| Зазор колец по замкам |
| Номинальный | |
| Предельно допустимый |
| После ремонта | № | ||||||
| Газораспределение |
| Размер | Диам. штока клапана | Внутр. диам. втулки клапана | Зазор шток клапана-втулка | |||
| впуск | выпуск | верх | низ | выпуск | выпуск | |
| Установочный | 27-0.02-0.04 | 27-0.02-0.04 | 27+0.05+0.04 | 27+0.12+0.08 | 0,06-0,09 | 0,06-0,09 |
| Предельный | 26,70 | 26,70 | 27,30 | 27,35 | 0,60 | 0,65 |

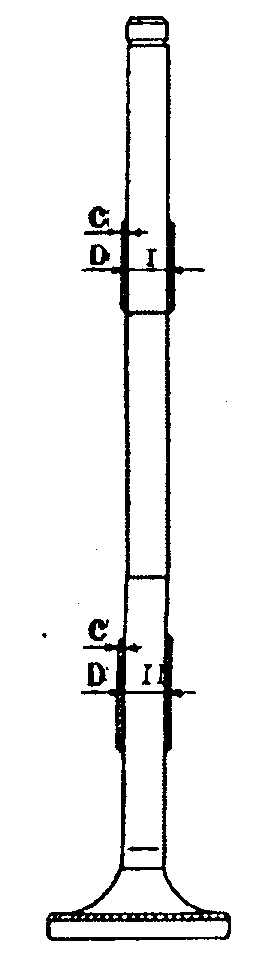

| № | Точка замера | Диметр D штока клапана | Внутренний диметр D втулки клапана | Зазор C между втулкой и штоком клапана | |||
| Впускного | Выпускного | Впускного | Выпускного | Впускного | Выпускного | ||
| До ремонта | Втулка верхней головки шатуна |
| Ø 320 мм | Номинальный | Предельно допустимый |
| Диаметр внутренний |
| Место замера | Номер подшипника | ||||||
| Нос | В | ||||||
| Г | |||||||
| Серидина | В | ||||||
| Г | - | - | - | - | - | - | |
| Корма | В | ||||||
| Г |
| Палец поршня |
| Ø мм | Номинальный | Предельно допустимый |
| Диаметр пальца | ||
| Овальность | ||
| Конусообразность |
| I | Г | -0,05 | -0,03 | -0,02 | -0,03 | -0,03 | |
| В | -0,05 | -0,03 | -0,02 | -0,02 | -0,03 | ||
| овальность | 0,01 | ||||||
| II | Г | -0,04 | -0,03 | -0,02 | -0,02 | -0,03 | |
| В | -0,03 | -0,03 | -0,02 | -0,02 | -0,03 | ||
| овальность | 0,01 | ||||||
| III | Г | -0,05 | -0,03 | -0,02 | -0,03 | -0,03 | |
| В | -0,04 | -0,03 | -0,02 | -0,02 | -0,03 | ||
| овальность | 0,01 | 0,01 | |||||
| конусообразность | 0,02 | 0,01 |
Заключение специалиста: Палец № 1 рекомендовано заменить по причине износа.
| До ремонта | Мотылевые шейки коленчатого вала |
| В |
| Г |
| Д1 |
| Д2 |
| Ø 215 мм | Номер шейки | ||||||
| Нос | В | 214,97 | 214,97 | 214,96 | 214,97 | 214,97 | 214,97 |
| Г | 214,97 | 214,97 | 214,96 | 214,97 | 214,97 | 214,97 | |
| Середина | В | 214,97 | 214,97 | 214,96 | 214,97 | 214,97 | 214,97 |
| Г | 214,97 | 214,97 | 214,97 | 214,97 | 214,97 | 214,97 | |
| Корма | В | 214,97 | 214,97 | 214,97 | 214,97 | 214,97 | 214,97 |
| Г | 214,97 | 214,97 | 214,97 | 214,97 | 214,97 | 214,97 |

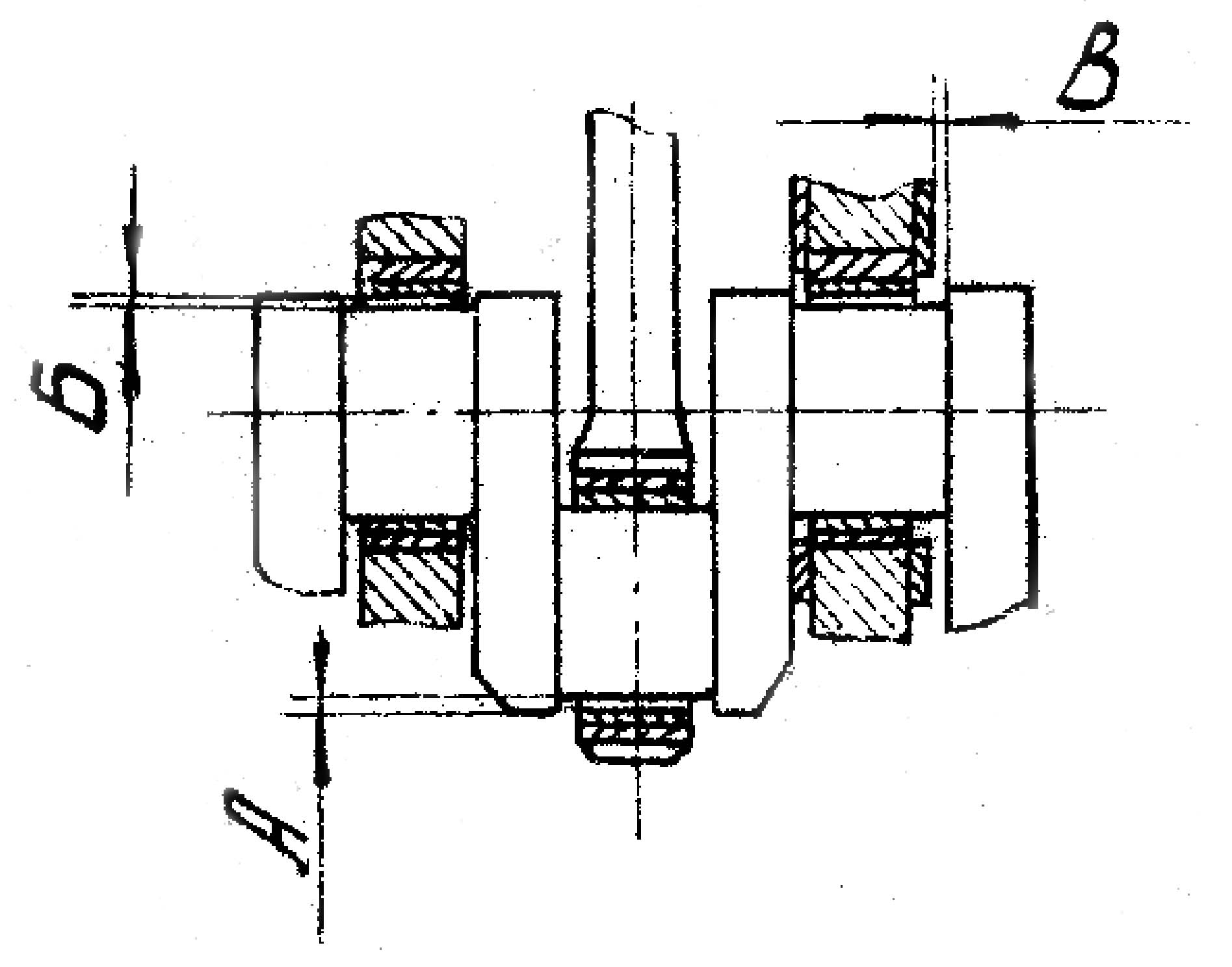

| До ремонта | Зазоры в рамовом, мотылевом и упорном подшипниках |
| Номинальный | Предельно допустимый | ||
| А | Мотылевой подшипник | ||
| Б | Рамовый подшипник | ||
| В | Осевой зазор | ||
| Г | Бой Вала |
| Место замера | Номер подшипника | ||||||||||||
| Зазор в мотылевых подшипниках | |||||||||||||
| - | |||||||||||||
| А | Нос | 0,22 | 0,20 | 0,17 | 0,17 | 0,15 | 0,20 | ||||||
| Корма | 0,22 | 0,20 | 0,17 | 0,17 | 0,15 | 0,20 | |||||||
| Зазор в рамовых подшипниках | |||||||||||||
| Б | Нос | 0,23 | 0,23 | 0,25 | 0,24 | 0,24 | 0,23 | - | |||||
| Корма | - | 0,23 | 0,25 | 0,24 | 0,25 | 0,23 | 0,23 | ||||||
| Осевой разбег к.в. | |||||||||||||
| В | 0,50 | ||||||||||||
| Г | |||||||||||||
| 0,01 | 0,01 | ||||||||||||
| До Дока | Раскепы коленчатого вала |
| Цилиндр | Значения в точках замера | Верт-ый раскеп | Гор-ый раскеп | |||||
| а1 | б | в | г | д1 | С=(а+д)/2 | |||
| Н | ||||||
| Лб | -3 | -2 | -1 | -1 | ||
| В | -6 | -2 | -1 | -1 | +2 | |
| Пб | -3,5 | +1 | +1 |
