Отчет по сборке HSL-лазертага по схеме LTagKirov.narod.ru

Преследуя цели приобщения людей в HSL (Home Style Lasrtag — лазертаг домашнего типа), делаю этот отчет подробно.

Ориентируюсь на людей, которые не очень знакомы с электроникой (на таких как и я). Возможно, для кого-то это будет первое устройство.

Живу в СПб. Поэтому привожу цены и магазины Санкт-Петербурга.

Особенно хочется привлечь людей из СПб для последующих совместных войн.

Если будут такие, обязательно дайте знать sigkor@yandex.ru

Итак.

Что потребовалось для самостоятельной сборки

1. Желание

2. Время

3. Деньги (~ 500р.)

4. Компьютер с LPT портом для прошивки Микроконтроллера (МК).

5. Паяльник, припой, канифоль.

6. Инструмент для создания макета (пила, отвертка, молоток, дрель, шкурка) или готовый макет.

Электроника.

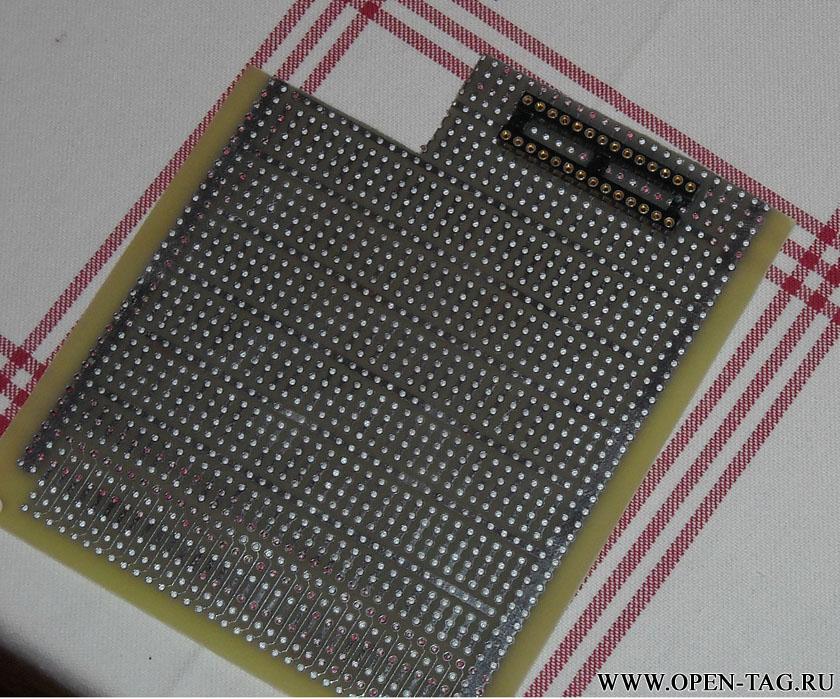

Делаю на макетной плате, стоит она в магазине «Микроника» 300р. Такой платки хватит на 2-3 устройства (включая платки для головных датчиков).

МК решил разместить на кроватке из следующих соображений:

§ возможность в плату поместить МК с другой платы для проверки;

§ не нагружать устройство проводами или разъемом для прошивки МК (прошивать в отдельном устройстве). Часто перепрошивать точно не буду.

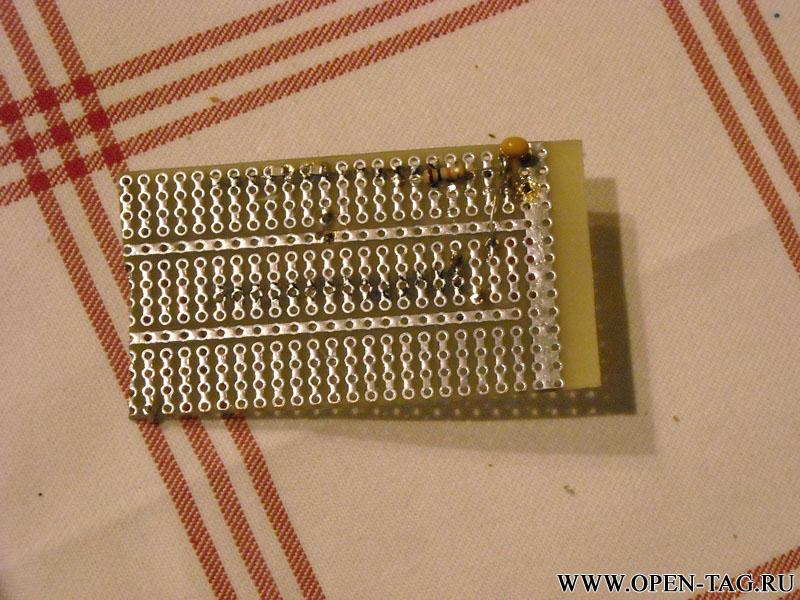

Надписал номера ножек маркером:

Остановился на самой простой схеме, работающей от 6 вольт (4 пальчиковых батарейки АА). Таким образом можно обойтись без стабилизатора напряжения. 4-х батареек мне хватает надолго (игры на 4-5 продолжительностью около часа каждая).

Схему я немного подкорректировал под конкретное мое исполнение.

Транзисторы КТ315 (рыжий) и КТ972 (черный), которые я использовал

Светодиоды диаметром 5мм. 2 зеленых в повязку, один зеленый и один красный в корпус.

Кстати, мне попались красные светодиоды, где полярность обратная, т.е. где плюс, там минус, хотя с виду он абсолютно такой же.

Резисторы по схеме

Диоды кд522 (могут быть в 2-х корпусах)

«-» «+»

«+» «-»

И 1N4007 на питание

Емкости. Я использовал обычные керамические и электролитические (бочонки, ножка «-» обозначена). И только 22 пФ для кварцевого резонатора я использовал танталовые (паять не сложно, а места меньше, хотя и керамические поместятся).

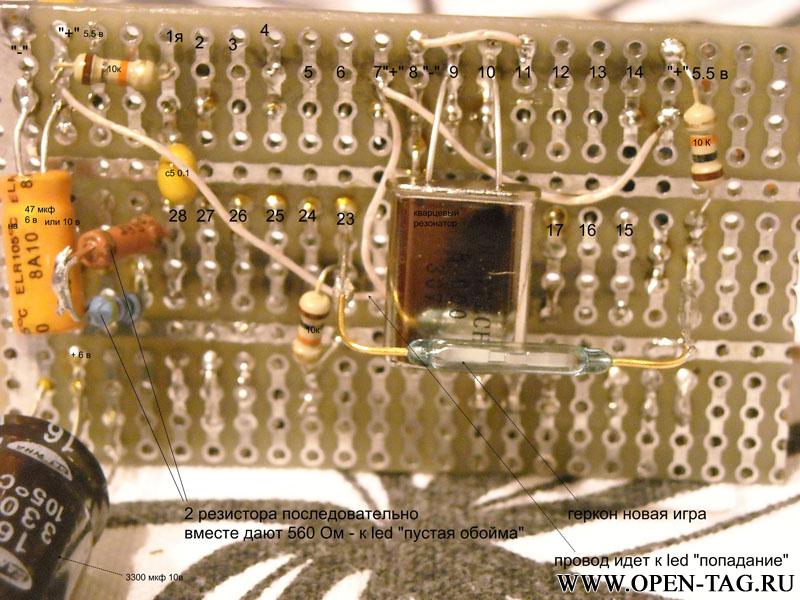

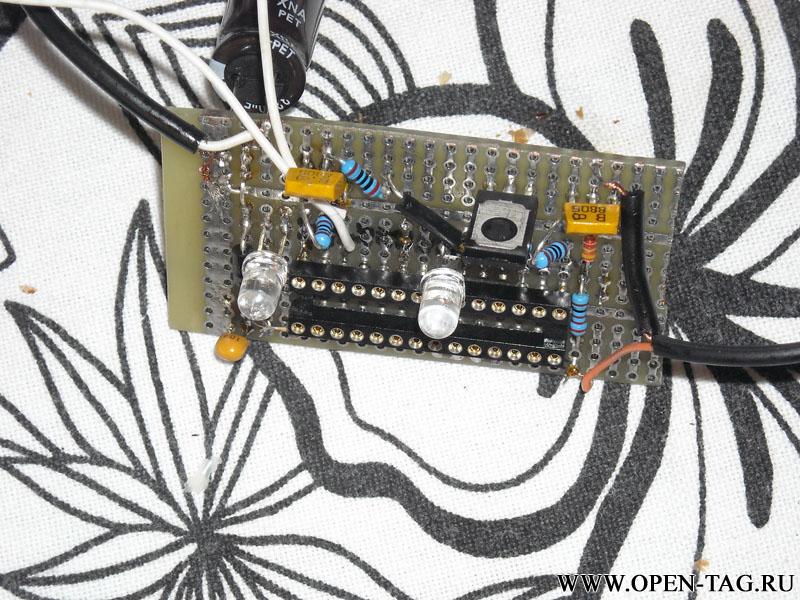

Начинаю пайку по схеме

Ножки у такого геркона нужно гнуть не у основания. Я один такой сломал, взяв за корпус и изгибая ножку – стеклянный корпус лопнул. Для изгибания ножек нужно взяться плоскогубцами за ножку на небольшом расстоянии от корпуса и гнуть.

Работоспособность и правильность спайки проверил уже с вставленным МК и подключенной кнопкой огонь и динамиком. Подав «-» на 4-ю ногу можно сымитировать попадание – сигнал с датчика.

Размер платки делаю по трубу 40 мм, т.е. около 35мм

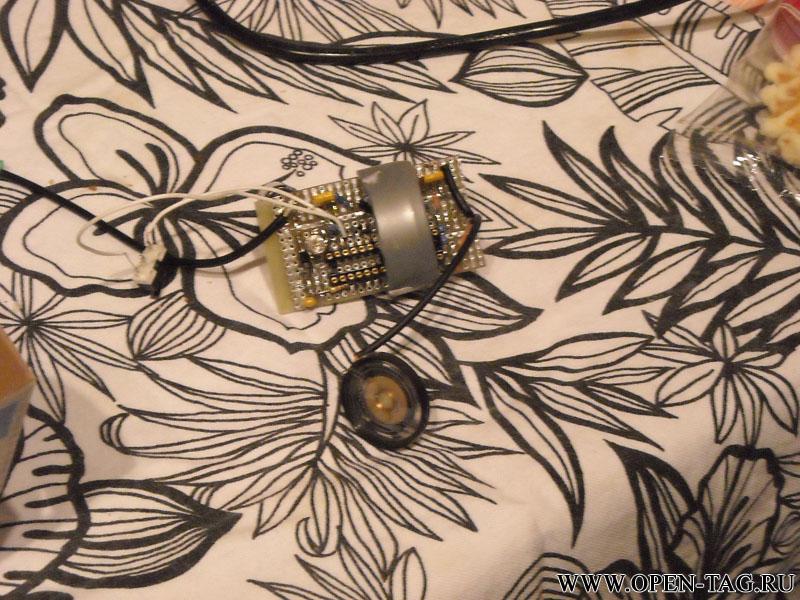

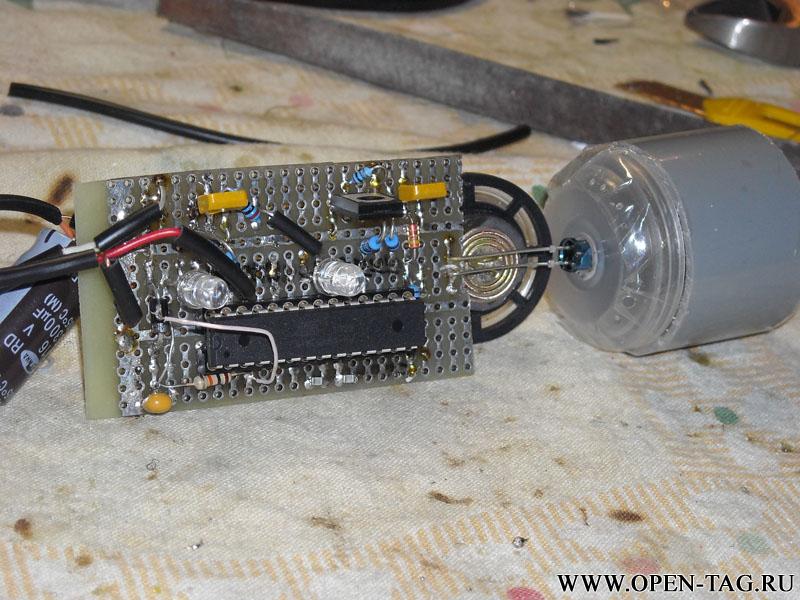

Динамик от детской игрушки, припаиваю на ножках:

Излучатель и корпус в одном.

Далее монтирую в корпус.

Ик диод припаял на его длинных ножках посередине платы и подпаяв провода с +6в и с ножки КТ 972.

Держатель для диода сделал из той же трубы. Отпилил колечко, сделал разрез, стянул под размер внутреннего диаметра трубы и закрепил, обмотав скотчем. С торца примостил крышку от футляра бахил. В общем, из подручных материалов. Держатель ИК диода в трубе закреплю прокалыванием паяльником.

Как прошиваю МК (атмега8)

Для начала нужно проверить установлены ли уже нужные драйверы/ библиотеки для LPT порта. Я установил DriverLINX Port Driver, скачанный в Интернете.

Далее скачиваю с сайта http://ltagkirov.narod.ru/ «avreal»http://ltagkirov.narod.ru/down/LTag910.zip

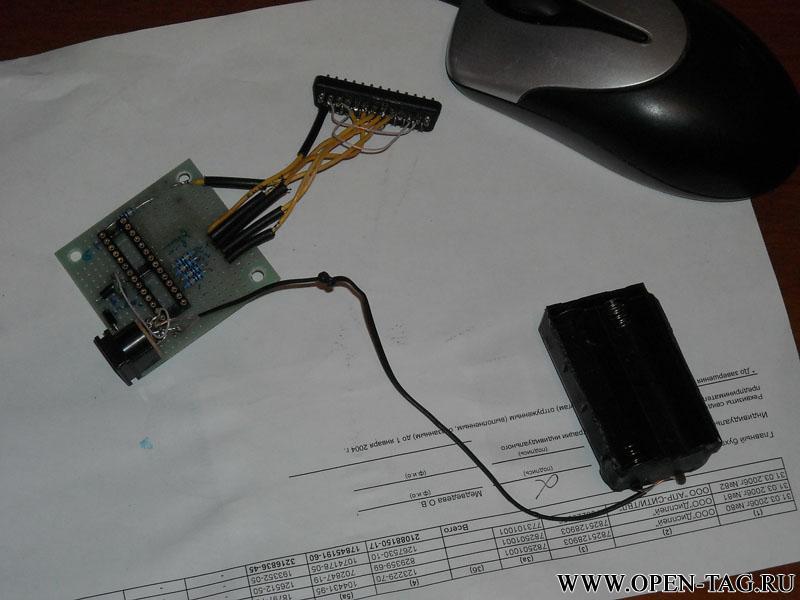

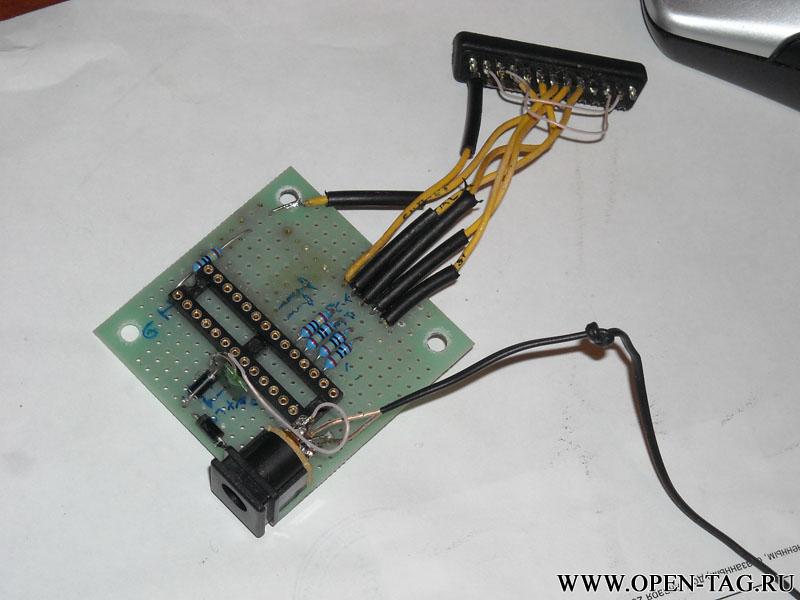

1. Подключаю МК с помощью 6 проводов (распиновка на схеме) к LPT порту. В целях безопасности за LTP провода соединяю через резисторы по 220 Ом.

2. Включаю питание на МК (я подаю 3в – 2 пальчиковые батарейки АА, т.к. с большим напряжением слабый LPT порт может не прошить (я с этим сталкивался)).

3. Запускаю файл: _wf_m8.bat (на экране видим всякие сообщения в dos) – это мы зашили фьюзы

4. Запускаю файл _wr_m8.bat – это мы зашили прошивку (на экране видим опять всякие сообщения в dos).

Для начала прошиваю прошивкой той, что на сайте. Т.к. в этом варианте программа начинает работать сразу (нажимаем на курок и слышим звуки, после 30 выстрелов загорится диод «пустая обойма»).

Позже, я зашил прошивку чуть подправленную (исходники мне прислал автор):

1. Включение происходит в состоянии «игрок вне игры» (мертв).

2. вместо 30 поставил 15 патронов.

В моем варианте чтобы понять работает или нет нужно к геркону «новая игра» поднести магнит.

(античит – игрок не сможет жульничать, не имея при себе магнита).

Корпус – излучатель.

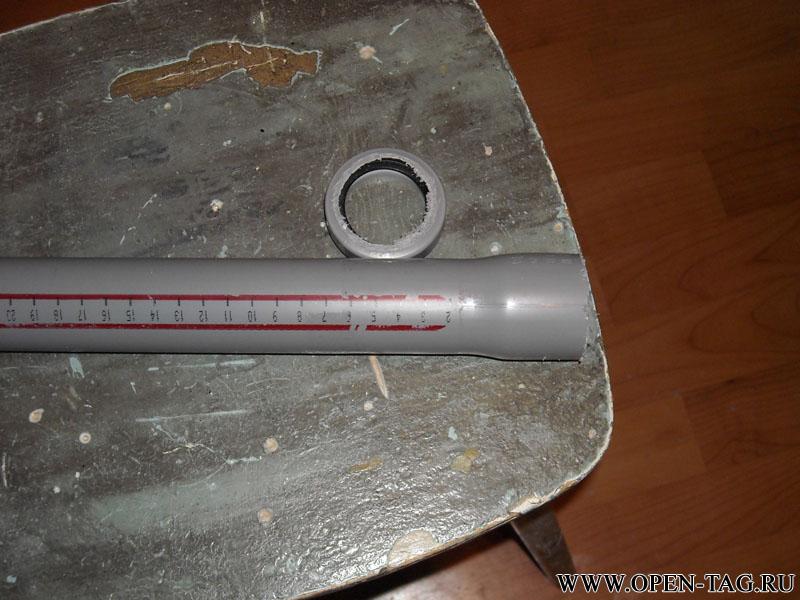

Берем канализационную трубу на 40мм, отпиливаем утолщение с резиновым кольцом

Затем отпиливаем два кольца с противоположной стороны трубы. Для того, что бы ровно отпилить, как направляющую я использую уже отпиленную часть

Одно кольцо тонкое – в раструб помещается первое. Второе широкое – ставится за линзой.

В широком кольце и в трубе сверлю (или проплавляю паяльником) отверстие для винта, который будет также мушкой.

Датчики

TSOP 4836 припаял к платкам, вырезанных из макетной.

Корпус – это точилка. Сама точилка вынута (выломана).

Вот платка с оборотной стороны.

По схеме нужно две емкости «бочки» по 100мкф на каждый датчик (это фильтр помех), но у меня все это трудно влезает в корпус и решил обойтись одним (ведь датчики находятся близко).

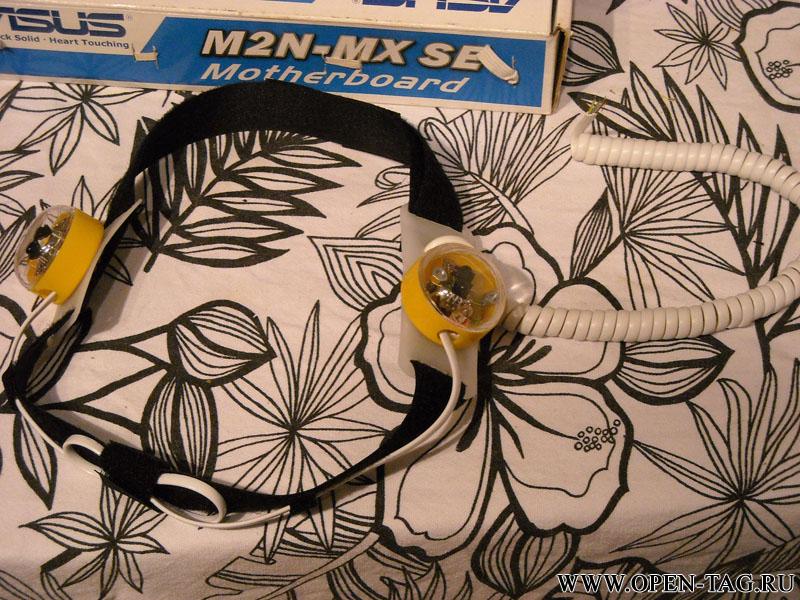

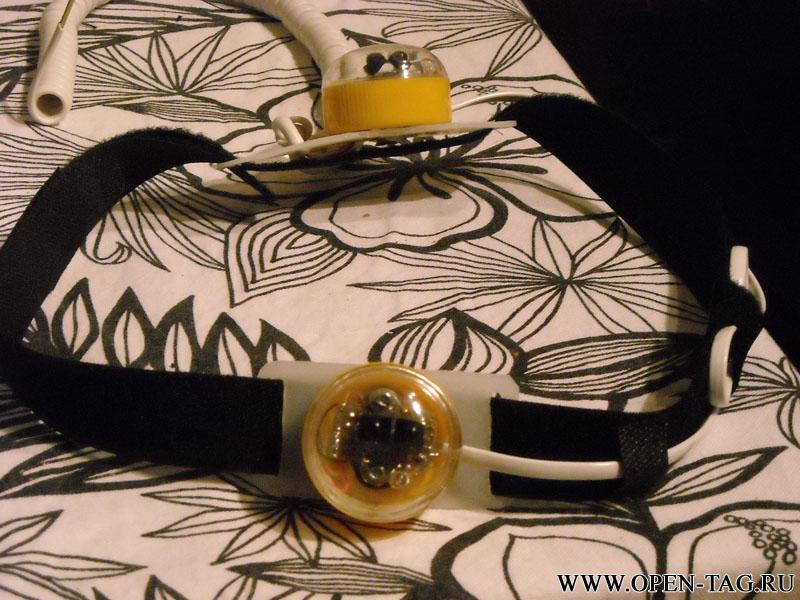

Сама повязка из липучки. Купил 1 метр шириной 50 мм две части.
Ленту со «мхом» разрезал вдоль. Получилась лента 2,5 см. Такая лента нравится тем, что шить ничего не нужно. Держатели корпусов (белые) вырезал из канистры охлаждающей жидкости. Передней датчик скользит по ленте для настройки разного диаметра (в шапке, без шапки.)

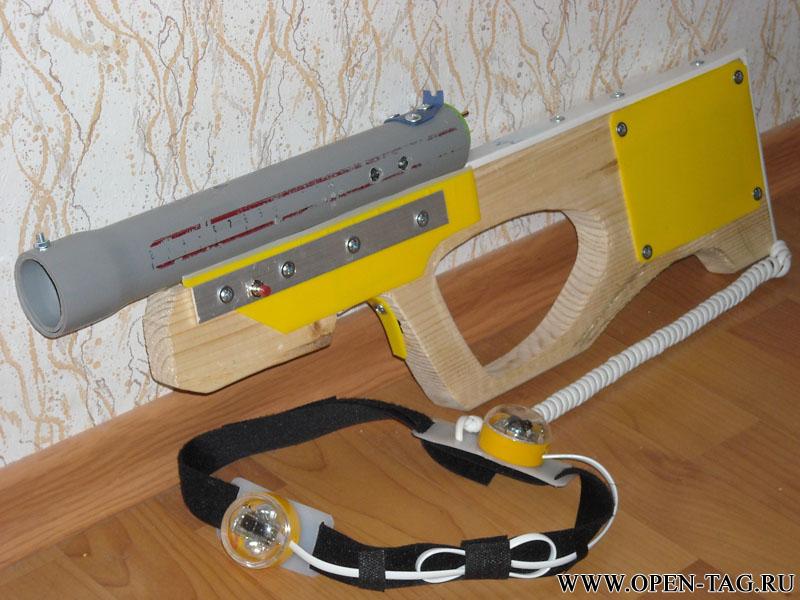

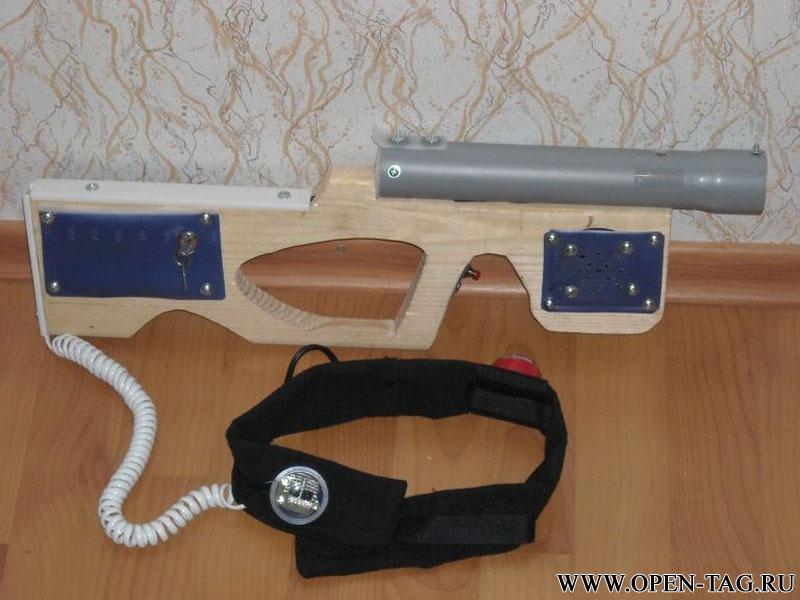

Бластер

Сборку самого макета опишу коротко.

Доска шириной 2.5 см. лобзиком выпиливается нужная конфигурация.

Провода от батарей и датчиков соединяются под пластиковой накладкой.

Боковины полости для батарей закрываются пластиком от канистры. Тумблер выключатель на тыльной стороне трубы.

Переключение очередь/одиночные не делал.

Курок – это просто микрик, прижатый куском пластика.

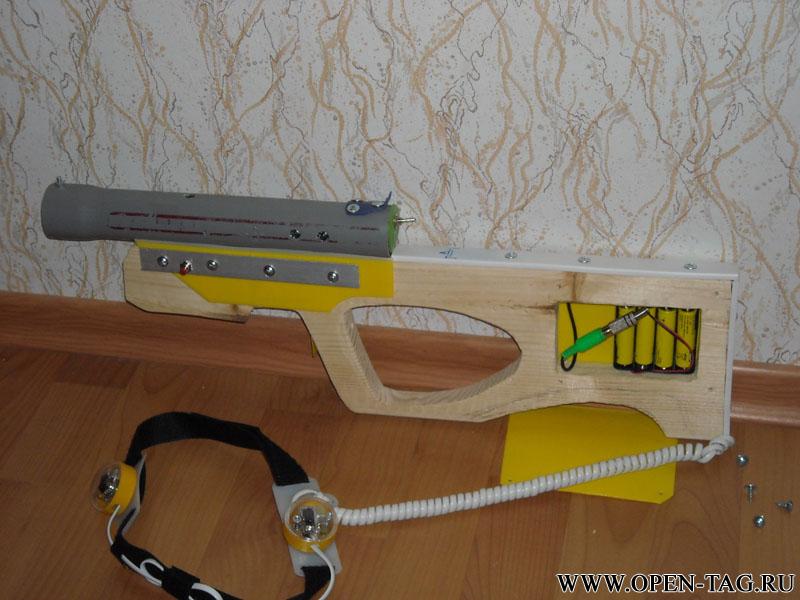

Батарейки в боксе. Разъем – колокольчики.

Вот еще варианты исполнения.

С динамиком в отдельной нише спереди.

Из детского автоматика

Сразу предупреждаем, что прошивка данной схемы не совместима с протоколом Miles Tag II (во всяком случае на настоящее время — апрель 2011). Но у нее есть огромное достоинство — она сравнительно проста, достаточно функциональна и не содержит дефицитных запасных частей. Уровень подготовки для ее сборки невысок. Материальные затраты — минимальны. Стилистика автора, редакция затронула только опечатки).
